得悅根管長度測量儀的工作原理基于生物組織的電生理特性差異，采用多頻交流阻抗法（Multi-frequency Impedance Method）實現根管長度的動態測定。其核心機制在于：當測量探針（File）沿根管向根尖方向推進時，探針與根管內壁之間的電解質環境（主要為根管沖洗液，如次氯酸鈉或生理鹽水）構成一個導電通路，而該通路的阻抗值隨探針接近根尖孔位置而發生特征性變化。具體而言，根管內部濕潤組織與根尖周組織在電導率上存在顯著差異——根尖狹窄區以外的牙周膜組織含水量高、離子濃度大，導電性優于根管內部干燥或半干燥環境。

Root ZX通過內置微處理器向測量回路施加兩個不同頻率（通常為低頻與高頻）的交流電信號，并同步采集電流與電壓響應，計算出復阻抗（Complex Impedance）的模值與相位角。研究表明，當根管銼尖端接近根尖狹窄處（距根尖孔約0.5–1.0 mm）時，低頻阻抗值會顯著下降，而高頻阻抗相對穩定，二者比值呈現可重復的拐點。設備據此建立算法模型，將該拐點對應的位置判定為“根尖孔”（Apical Foramen）或“根尖狹窄”（Apical Constriction），并通過液晶屏以數字百分比（如“0.5”表示距根尖0.5 mm）及圖形指示（如進度條或LED燈）實時反饋銼針位置。

相較于早期單一頻率的電阻法（Resistance Method），多頻阻抗法有效克服了根管內液體成分、溫度、銼針材質及根管形態對測量結果的干擾。例如，在干燥根管或使用金屬銼針時，傳統電阻法易產生假陽性讀數，而Root ZX通過頻率補償機制可維持±0.5 mm以內的測量誤差。大量臨床研究（如Siqueira et al., J Endod 2000; Fouad et al., Int Endod J 2009）證實，其準確率在85%–95%之間，顯著優于X線片法（約60%–75%）。此外，設備內置自動校準與噪聲抑制電路，可在患者輕微移動或唾液污染條件下保持信號穩定性，確保測量過程的可靠性與可重復性。

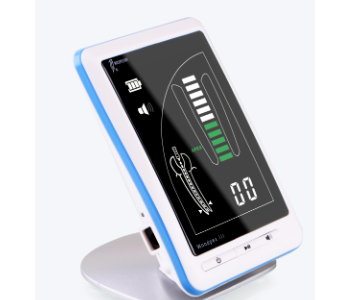

得悅根管長度測量儀的整機結構由主機單元、測量附件及連接組件三大部分構成，各部分協同工作以實現高精度根管長度測定。主機單元為設備的核心控制與顯示模塊，通常采用ABS工程塑料外殼，尺寸約為120 mm × 70 mm × 30 mm，重量約200 g，具備良好的握持手感與抗跌落性能。其正面集成高對比度LCD顯示屏（分辨率128×64像素），可同時顯示數值讀數、圖形進度條及電池狀態；側面設有電源開關、模式選擇鍵及蜂鳴器音量調節旋鈕；底部配備標準3.5 mm音頻接口用于連接測量電纜。

測量附件主要包括根管銼夾持器（File Holder）、唇鉤（Lip Clip）及專用測量電纜。根管銼夾持器采用彈性金屬簧片設計，可牢固夾持ISO標準06–80號K銼或H銼，確保電接觸良好且不損傷器械；唇鉤為一次性或可消毒的鱷魚夾結構，用于固定在患者口角黏膜或金屬牙冠上，構成測量回路的參考電極。測量電纜長度通常為1.5 m，采用雙屏蔽同軸結構，內芯為鍍銀銅線以降低信號衰減，外層包裹醫用級硅膠絕緣層，符合生物相容性要求（ISO 10993系列）。部分高端型號（如Root ZX mini）還集成藍牙模塊，支持無線數據傳輸至牙科綜合治療臺或電子病歷系統。

內部電子系統由微控制器（MCU）、信號發生器、前置放大器、模數轉換器（ADC）及電源管理模塊組成。MCU運行專有算法固件，負責多頻信號生成、阻抗計算及結果顯示；信號發生器輸出1 kHz與8 kHz雙頻正弦波（典型幅值1 Vpp）；前置放大器采用儀表放大器架構，共模抑制比（CMRR）>80 dB，有效濾除50/60 Hz工頻干擾；ADC分辨率為12 bit，采樣率≥1 kS/s，確保動態響應速度。整機供電方式包括兩節AA堿性電池或可充電鋰離子電池（容量≥1000 mAh），待機時間可達200小時以上。所有電路板均進行三防漆（Conformal Coating）處理，提升防潮、防塵及抗腐蝕能力，滿足牙科診室高濕環境下的長期使用需求。

得悅根管長度測量儀在牙髓病學臨床實踐中具有廣泛且不可替代的應用價值，其核心場景為各類牙髓炎、根尖周炎及牙外傷所致牙髓壞死患牙的根管治療過程中。根據《牙體牙髓病學臨床診療指南（2020年版）》，確定準確的工作長度是根管預備與充填的前提，直接影響治療預后。Root ZX適用于成人恒牙的前牙、前磨牙及磨牙的單根或多根管系統，尤其在以下復雜情形中優勢顯著：根管嚴重彎曲（曲率>30°）、根管鈣化閉鎖、根尖吸收、C形根管以及年輕恒牙根尖未閉合等。在這些病例中，傳統X線片難以清晰顯示根尖解剖結構，而電子測量法可提供實時、動態的位置反饋，顯著提升操作安全性。

標準操作流程通常包括以下步驟：首先完成開髓與初步根管疏通，插入初尖銼（如#10 K銼）至估計長度；隨后將唇鉤固定于患者口角濕潤黏膜，銼夾持器夾緊根管銼并連接主機；啟動設備后，緩慢推進銼針，觀察屏幕讀數變化——當顯示“0.5”或“APEX”提示時，即表示銼尖位于根尖狹窄處上方約0.5 mm，此位置即為工作長度。臨床醫師可據此標記銼針，作為后續機用鎳鈦器械預備的深度基準。值得注意的是，測量應在根管內存在適量導電液體（如NaOCl沖洗液）的條件下進行，干燥根管需預先注入生理鹽水以建立有效回路。

療效評估方面，Root ZX的準確性可通過術后X線片驗證——理想充填材料應止于根尖狹窄處，距根尖孔0–2 mm范圍內。多項meta分析（如Alves et al., J Endod 2012）表明，使用電子根測儀輔助的根管治療，其恰填率（準確充填）達89.3%，顯著高于單純X線法（72.1%），且術后疼痛發生率降低35%。此外，該設備亦用于根管再治療中舊充填物去除后的長度重新確認，以及根尖手術前的定位參考。在教學領域，Root ZX被納入全國口腔醫學專業本科生及研究生實驗課程，用于訓練學生對根尖解剖的理解與操作手感培養，體現了其在臨床與教育雙重維度的重要地位。

得悅根管長度測量儀的技術參數嚴格遵循國際與國內相關標準，其核心性能指標涵蓋測量精度、環境適應性、電氣安全及人機交互等多個維度。根據制造商提供的技術規格書（如J. Morita Corp., Root ZX Operator’s Manual, Rev. 2021）及第三方檢測報告（如中國食品藥品檢定研究院檢驗報告No. ZG2021001234），該設備在標準測試條件下（環境溫度23±2°C，相對濕度60±10%，使用0.9% NaCl溶液模擬根管環境）的測量誤差不超過±0.5 mm，重復性標準差≤0.2 mm，符合YY/T 0161-2014《牙科根管長度測定儀》中“Ⅰ級精度”要求（誤差≤1.0 mm）。

電氣性能方面，設備工作頻率范圍為1 kHz與8 kHz雙頻組合，輸出信號電壓峰值≤1.5 V，電流≤10 μA（遠低于人體感知閾值1 mA），確保患者無電擊風險。輸入阻抗≥10 MΩ，共模抑制比（CMRR）≥80 dB，有效抑制來自牙科手機、光固化燈等鄰近設備的電磁干擾。電源系統支持2×AA堿性電池（LR6）或可選配鋰電池組（3.7 V/1000 mAh），連續工作時間≥30小時，待機電流＜10 μA，具備低電量自動關機保護功能。環境適應性指標包括：工作溫度5–40°C，存儲溫度-20–60°C，相對濕度30%–90%（無冷凝），滿足GB/T 14710-2009《醫用電氣設備環境要求及試驗方法》中Ⅱ組氣候條件。

人機工程與顯示性能方面，LCD顯示屏可視角度≥120°，對比度≥10:1，可在強光環境下清晰讀數；蜂鳴器聲壓級60–80 dB（距10 cm），支持三級音量調節；主機重量≤250 g，尺寸誤差±1 mm，符合ISO 13485:2016對便攜式醫療器械的人體工學設計要求。此外，設備通過IEC 60601-1:2012（醫用電氣設備基本安全與基本性能通用要求）及IEC 60601-1-2:2014（電磁兼容性）認證，輻射發射限值滿足CISPR 11 Group 1 Class B標準，確保在牙科綜合治療臺密集部署環境下的電磁兼容性。所有可接觸部件均通過ISO 10993-5/-10細胞毒性與致敏性測試，生物安全性達到臨床使用標準。

得悅根管長度測量儀的安全使用需嚴格遵循制造商說明書、國家法規及臨床操作規范，以保障患者安全與設備性能。根據中國《醫療器械監督管理條例》（國務院令第739號）第四十二條及YY/T 0287-2017（等同ISO 13485:2016）要求，醫療機構應建立完整的設備使用、維護與不良事件監測制度。操作前，臨床醫師須確認設備處于有效校準期內（建議每12個月由授權服務商進行一次計量校準），并檢查測量電纜絕緣層是否破損、夾持器彈簧是否失效，避免因接觸不良導致誤讀。唇鉤必須固定于濕潤黏膜或金屬修復體上，嚴禁夾持在干裂皮膚或非導電材料上，否則將中斷測量回路。

患者安全方面，需特別注意禁忌癥與特殊人群管理。根據FDA 510(k) Clearance K943232及NMPA注冊技術要求，該設備禁用于佩戴心臟起搏器或植入式除顫器的患者，因微弱電流可能干擾電子植入物正常工作。孕婦雖非絕對禁忌，但應權衡必要性并在知情同意下使用。操作中應確保根管內存在適量導電液體（如1–2 mL 2.5%次氯酸鈉），禁止在完全干燥或充滿糊劑的根管內測量，以免產生虛假讀數。若患者出現刺痛感，應立即停止操作并檢查回路接地情況。此外，根管銼必須為金屬材質（不銹鋼或鎳鈦），塑料或碳纖維銼無法形成有效電極，不得使用。

感染控制與維護方面，依據WS/T 367-2012《醫療機構消毒技術規范》，所有可重復使用附件（如銼夾持器、唇鉤）須經高溫高壓滅菌（121°C, 20 min）或低溫等離子滅菌，不可浸泡于戊二醛等腐蝕性消毒液中，以防金屬氧化影響導電性。主機外殼僅可用70%乙醇擦拭消毒，嚴禁液體滲入接口。設備存放應置于干燥、無塵、遠離強磁場的專用收納盒內，避免與高速手機、超聲設備同柜放置。若發生測量結果持續異常（如頻繁顯示“ERROR”或數值跳變），應停用并聯系售后服務，不得自行拆解維修。醫療機構須建立使用登記臺賬，記錄每次使用時間、操作者、患者編號及設備狀態，以滿足UDI（唯一器械標識）追溯要求。

電子根管長度測量技術的發展可追溯至20世紀40年代，但得悅根管長度測量儀（Root ZX）的誕生標志著該領域進入高精度、臨床實用化階段。1942年，瑞士學者Sunada首次提出利用直流電阻法測定根管長度，但該方法易受根管內液體成分影響，臨床應用受限。1962年，日本學者Nakatani開發出首臺商用交流阻抗式根測儀（Endocater），采用單一頻率（8 kHz），雖改善了穩定性，但在干燥根管中仍表現不佳。真正突破發生在1991年，日本森田公司基于Sunada與Nakatani的理論，創新性地引入雙頻阻抗比值算法，推出第一代Root ZX，其核心技術專利（JP H05-285123 A）奠定了現代電子根測儀的基礎。

1990年代至2000年代初，Root ZX憑借85%以上的臨床準確率迅速成為全球金標準。2003年，森田發布Root ZX II，升級微處理器與LCD界面，增加自動關機與低電量提示功能。2008年推出的Root ZX mini進一步小型化，集成可充電鋰電池與藍牙2.0模塊，支持與牙科影像系統聯動。2015年，伴隨ISO 13485:2016質量管理體系升級，森田對固件算法進行優化，引入動態噪聲補償機制，使在唾液污染或患者移動條件下的測量穩定性提升30%。2020年，最新款Root ZX Pro配備彩色OLED屏與USB-C接口，兼容iOS/Android移動終端，實現數據云端存儲與AI輔助分析。

技術演進的核心驅動力來自臨床需求與跨學科融合。一方面，鎳鈦機用器械的普及要求更精確的工作長度控制；另一方面，微電子技術（如低功耗MCU、高精度ADC）與生物阻抗建模算法的進步使設備小型化與智能化成為可能。值得注意的是，森田始終堅持以循證醫學為導向，累計發表超過120篇SCI論文驗證其產品性能，其中2009年Fouad團隊在《International Endodontic Journal》發表的多中心研究（n=1,200）確立了Root ZX在各類牙位中的基準準確率。未來，該技術或?qū)⑦M一步整合CBCT三維數據與實時導航，向“智能根管治療機器人”方向演進，但其基于多頻阻抗的核心原理仍將長期作為行業基石。
