宮腔鏡的導光束：為了達到纖維束全反射的目的，目前玻璃纖維均用燧石作核心纖維，其外涂以一層冕玻璃，稱被覆層。被覆層解決了光的絕緣問題，因為燧石玻璃的折射率高于冕玻璃，因此照射在燧石玻璃內表面的光線全被反射到對側內表面，冕玻璃作為被覆層，解決了所謂的絕緣問題，使光不至于泄漏，經過反復的全反射，光線由纖維的另一端射出。每根光導纖維直徑10～25μm，每根導光束含光導纖維萬根以上，光導纖維有折斷可能，其損壞可以在白天檢查導光束時發現，損壞的纖維表現為黑點。為了延長光導纖維的壽命，建議：①輕拿輕放;②避免使導光束折成銳角;③手術完成后，導光束應妥善地從內鏡上拆下來，并與光源連接直至冷卻。

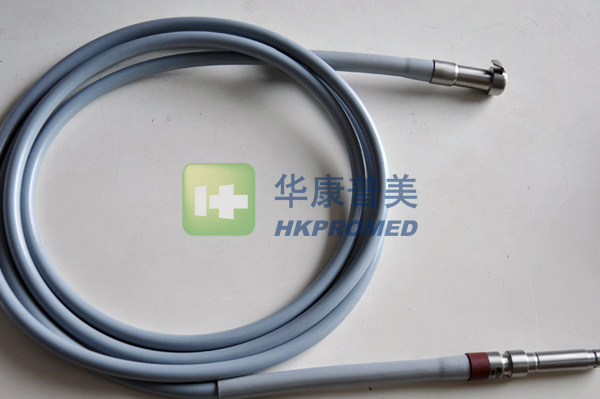

品牌：德國KARL STORZ

型號：495NA

名稱：導光束

技術參數：光纖；帶直型接口,直徑3.5 mm,長度230 cm。

德國卡爾史托斯（KARL STORZ)腹腔鏡和手術器械是迄今為止發展完善的腹腔鏡手術設備，它集檢查、治療、手術、圖像顯示為一體，通過在腹壁上開3個約3毫米的微創口，將腹腔鏡鏡頭插入腹腔內，運用數字?jǐn)z像技術使腹腔鏡鏡頭拍攝到的圖像通過光導纖維傳導至后級信號處理系統，并且實時顯示在專用監視器上。然后醫生通過監視器屏幕上所顯示患者器官不同角度的圖像，對病人的病情進行分析判斷，并且運用特殊的腹腔鏡器械進行手術。

光纖導光的原理是因為內部由兩層折射率不同的玻璃組成。內層為光內芯，直徑在幾微米至幾十微米，外層的直徑0.1～0.2mm。一般內芯玻璃的折射率比外層玻璃大1%。根據光的折射和全反射原理,當光線射到內芯和外層界面的角度大于產生全反射的臨界角時，光線透不過界面，全部反射。

1、創傷小、恢復快：腹腔鏡手術不需做大的切口，對腹壁及腹內損傷很小，病人術后當天就可以下床活動，第一天可以進食，第三天可以出院，7-15天可恢復工作。

2、比較美觀：腹腔鏡手術只需3個0.5~1.0cm的小孔，術后不需縫合，用創可貼覆蓋即可，三個月幾乎沒有痕跡。

3、手術清楚、效果可靠：同時腹腔鏡對局部組織器官放大3倍左右，手術時更清楚，更可靠，更安全，且手術視野的暴露比傳統手術充分。

4、并發癥少，疼痛輕：在手術過程中，切開、止血主要依賴于電切電凝及高頻電刀來完成，使手術中出血少，所以術后并發癥少、疼痛輕，一般不需用止痛劑。

5、手術簡單快捷：即便腹腔鏡手術使用的設備較多，但做到了止血和操作簡化，手術時間短，非常便于搶救休克病人，有些手術只需幾分鐘就可完成，大部分在十分鐘以內就完成主要手術，而且效果令病人和醫生都很滿意。

1.導光束的端面必須保持干凈而且沒有刮花，應用軟布蘸７０％酒精來擦拭。

2.用軟布擦拭導光束表面，但不可拉伸防止外鞘撕裂，內部纖維斷裂。

3.應大弧度盤旋平放，嚴禁彎折。

4.嚴禁把導光束放置在病人的身體上和棉織物上，以防止?fàn)C傷和燃燒。
