1、此外觀設計產品的名稱：可視喉鏡。

2、此外觀設計產品的用途：此外觀設計產品用于對喉部進行拍照錄像消毒的裝置。

3、此外觀設計產品的設計要點：在于產品的形狀。

4、最能表明此外觀設計設計要點的圖片或照片：使用狀態圖1。

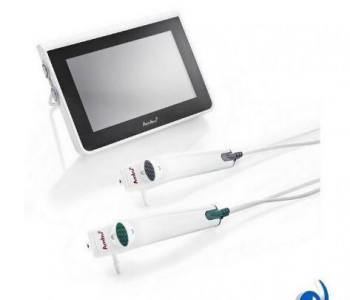

品牌：HYHJ-1330醫用可視喉鏡

HYHJ-1330醫用可視喉鏡是我公司在HYHJ-1320醫用可視喉鏡基礎上延伸出的的一款可以消毒后重復使用的產品。該機設計新穎、外形美觀、小巧便攜、功能齊全、使用簡單，是一款集功能性、便攜性、實用性、耐用性、高配置為一體的醫用可視喉鏡，是醫院急救、臨床使用和氣管插管導入教學的理想的教材工具。

1、具有高精度全模具化生產制造工藝，不銹鋼加固，不易損壞，使用壽命長。

2、該機采用進口大容量鋰電池，持續使用可達350分鐘以上。

3、具有拍照、錄像、定格等功能，并可存儲和導出。

4、獨特的雙重防霧功能，即開即用，無需預熱，插管無盲區。

5、標配三個不同型號攝像系統，適配三種不同喉鏡片，成人、兒童、嬰幼兒均可使用。

6、喉鏡片一次性包裝滅菌，防止交叉感染。

7、成熟可靠功能完備的電子方案和高清數字化攝像系統，搭配3″TFT彩色顯示屏，影像還原效果好。

1、操作時只要是熟悉普通喉鏡的醫師都能快速上手。

2、口腔內結構清晰展現在屏幕上，輕松完成圖像采集。

3、操作者與患者之間可保持一定的**距離，減少與呼吸道分泌物、血液和嘔吐物的接觸，減少交叉感染。

4、顯著改善聲門顯露分級，接近99%的患者聲門顯露分級可達到Ⅰ～Ⅱ級，可至少將聲門顯露分級降低1級。

5、氣管插管的時間相對更短，成功率增加，食道插管率更低。

6、普通喉鏡氣管插管時體位呈口、咽、喉三軸一線的嗅物位，以便更好的顯露聲門，同時常常需加用各種手法改善顯露，而可視喉鏡由于視點前移，無需三軸一線，頭頸部操作幅度較小，適用于頸椎損傷病例。

7、操作力量更輕，損傷更小，血流動力學變得更加平穩。

1、開啟喉鏡，維持時間在1分鐘，然后再連接一次性保護套。

2、將喉鏡的鏡片前端插入到口腔的正中央直至厭谷，將可視喉鏡輕輕上提，將會厭挑起，暴露聲門。

3、選擇合適型號，與患者喉部情況相匹配的導管，以執筆狀握持，觀察患者口腔部位，將前端彎曲的部位斜插入口中。

4、將可視喉鏡順著導管槽送到聲門位置。

5、將氣管導管送到氣管內，到達聲門，在助手的幫助下沿著氣管插管塑形器的彎曲方向，從氣管插管內拔除氣管插管塑形器。

6、在顯示器圖示下，將氣管插管插入氣管，直到來到氣管內合適的深度。

7、將氣管插管固定在合適位置，直視下左手從口腔推出可視喉鏡。

8、檢查氣管插管的插入深度，采用合適的方法固定氣管插管。

1.如果環境溫度過低，打開開關后不要立即將可視喉鏡插入患者口腔內，應等待1分鐘，使喉鏡片前端的攝像頭和保護罩預熱，以免氣管插管時鏡頭被霧氣籠罩而無法辨清咽喉部結構。

2.強陽光會降低液晶顯示屏對氣道結構和氣管插管操作的顯示，不推薦在強陽光的室外環境中應用。

3.應選用具有一定彈性和硬度的插管芯，并將帶有插管芯的氣管導管前端塑形成大約60°的角度，以確保氣管導管前端能夠正對聲門并成功實施氣管插管操作。

4.雖然每次使用前需要采用適量的潤滑劑潤滑喉鏡片腹側，但是不宜過多涂抹潤滑劑，以免潤滑過度而使喉鏡片在口腔內的位置不易固定。

5.如果因患者咳嗽、自主呼吸導致霧氣在喉鏡片前端的保護罩上形成，或者因口腔內有大星的血液或分泌物污染喉鏡片前端，應將喉鏡從口腔內退出，采用柔軟的紗布或細質紙巾去除霧氣或污物后再進行氣管插管操作。

6.喉鏡片插入太深。喉鏡片插入太深進入喉咽部可將整個喉部抬起，所以顯露的是食管開口而不是聲門開口。在氣管插管過程中，沿口腔中線緩慢插入可視喉鏡，并依次看到舌根、腭垂和會厭，可有效避免該問題的發生。

7.次使用時請先充電。

8.喉鏡的顯示器部件不防水，清潔時請注意防水。

9.產品長時間不使用時，須2-3個月充電一次，充電時間小于3小時。
