載氣系統：

氣源：提供載氣，如氦氣、氮?dú)獾取?/p>

氣體凈化器：去除載氣中的雜質和水分，確保載氣的純凈。

氣路控制系統：控制載氣的流速和壓力，保證載氣的穩定供應。

進樣系統：

進樣器：將樣品引入色譜儀。

汽化室：將樣品汽化，使其成為揮發性氣體。

分離系統（色譜柱）：

色譜柱：是色譜儀的核心部分，樣品中的不同組分在色譜柱中因分配系數不同而分離。

柱溫控制：控制色譜柱的溫度，影響樣品的分離效果。

檢測系統：

檢測器：將分離后的組分轉化為電信號，如氫火焰離子化檢測器（FID）、熱導檢測器（TCD）等。

檢測器溫度控制：確保檢測器的穩定工作。

數據處理系統：

放大器：放大檢測器輸出的電信號。

記錄儀或數據處理工作站：記錄和分析數據，輸出色譜圖。

溫控系統：

控制色譜柱、檢測器、汽化室的溫度。

電源和電子線路：

提供穩定的電源供應，確保儀器正常運行。

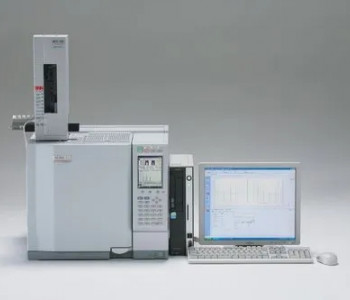

氣相色譜儀（Gas Chromatography, GC）是一種利用氣體作為流動相的色譜技術，主要用于分析揮發性或半揮發性的有機化合物。其基本原理是基于樣品中不同組分在固定相（色譜柱內壁或填充物）和流動相（載氣）之間的吸附和洗脫行為的差異來實現分離。以下是氣相色譜儀的基本原理：

樣品準備： 樣品首先通過進樣系統進入色譜儀。進樣系統可以是手動進樣器或自動進樣器，樣品在進樣器中被汽化，形成氣態的樣品。

載氣攜帶樣品通過色譜柱： 汽化后的樣品與載氣（通常是惰性氣體，如氦氣或氮?dú)猓┗旌?，并在恒定的流速下通過色譜柱。色譜柱內部填充有固定相，如涂有固定液的填充物或毛細管壁。

分配作用： 樣品中的不同組分在固定相和流動相之間發生分配作用，即吸附和解吸附過程。由于不同組分的物理化學性質（如沸點、極性、吸附性能等）不同，它們?cè)诠潭ㄏ嗪土鲃?dòng)相之間的分配系數不同，導致它們?cè)谏V柱中的移動速度不同。

組分分離： 分配系數較大的組分在色譜柱中移動較慢，分配系數較小的組分移動較快。因此，不同組分在色譜柱中的保留時間不同，從而實現了分離。

檢測器檢測： 分離后的組分依次通過檢測器，檢測器將樣品組分的存在轉化為電信號。不同的檢測器（如FID、TCD、ECD等）對不同類型的化合物有較高的靈敏度和選擇性。

數據記錄和分析： 電信號被放大并記錄下來，形成色譜圖。色譜圖上的峰代表不同的組分，通過峰的位置（保留時間）和峰的面積（響應值）可以對組分進行定性分析和定量分析。

高效能：

可以分析沸點相近的組分和復雜的多組分混合物。

通過選用高選擇性固定液，能夠有效分離性質極為相似的組分，如同位素和異構體等。

高選擇性：

通過選擇合適的分離模式和檢測方法，可以只分離和檢測感興趣的組分。

高靈敏度：

隨著信號處理和檢測器技術的發展，可以直接檢測到10^-9克級的微量物質。

通過預濃縮技術，檢測下限可達10^-12克級。

分析速度快：

多組分同時分析，可在幾分鐘至幾十分鐘內完成一個復雜樣品的分析。

樣品用量少：

一次分析通常只需數納升至數微升的樣品。

易于自動化：

可實現從進樣到數據處理的全自動化操作。

應用范圍廣：

只要樣品在196℃至450℃的溫度范圍內不分解，蒸氣壓在27Pa至1330Pa之間，原則上都能分離。

對于揮發性小和受熱易分解的樣品，若能通過化學衍生方法使其轉化為揮發性大和熱穩定性好的衍生物，GC也可以分離。

對于不宜氣化的高分子、熱穩定性差、化學性質極為活潑和強腐蝕性樣品，不能用GC分離。

定性能力較差：

雖然GC可以提供高精度的定量分析，但其定性能力相對較差，通常需要與質譜儀（MS）聯用進行確證。

操作簡便：

儀器操作簡單，易于上手。

結果重現性好：

在相同的條件下，重復分析的結果一致性高。

體液中揮發性有機化合物的分析：

GC可以用于檢測血液、尿液、呼出氣等體液中的揮發性有機化合物（VOCs），這些化合物可能與某些疾病的發生發展有關。例如，檢測血液中的酒精含量，或尿液中的代謝產物如苯丙胺等藥物成分。

代謝產物的分析：

通過分析體液中的代謝產物，GC可以幫助診斷某些代謝性疾病。例如，通過檢測尿液中的有機酸，可以診斷有機酸血癥等遺傳代謝病。

激素和生物標志物的檢測：

GC結合質譜（GC-MS）可以用于檢測血液中的激素水平，如皮質醇、性激素等，這對于內分泌疾病的診斷和治療監測非常重要。

生物標志物的檢測，如某些癌癥標志物，也可以通過GC進行。

藥物濃度監測：

對于需要長期服用藥物的患者，GC可以用于監測血液中的藥物濃度，確保藥物治療的有效性和安全性。例如，監測抗癲癇藥物、抗抑郁藥物等的血藥濃度。

毒物檢測：

GC是檢測體內外源性毒物的重要工具，如藥物過量、工業毒物、環境污染物等。通過分析體液中的毒物成分，可以為中毒患者的救治提供依據。

微生物代謝產物的分析：

在某些情況下，GC可以用于分析微生物代謝產物，這對于研究微生物與宿主的相互作用、感染性疾病的診斷等具有重要意義。

遺傳性代謝病的篩查：

通過新生兒篩查項目，GC可以用于檢測新生兒血液中的特定代謝產物，早期發現遺傳性代謝病，及時進行干預治療。

檢查設備：確保儀器外觀完好，電源線和接地良好，無損壞或泄漏。

氣路檢查：檢查載氣供應系統（氣體鋼瓶、減壓閥、流量控制器）是否正常工作，無泄漏，并確保載氣流速設置正確。

色譜柱安裝：確保色譜柱安裝正確，使用適當?shù)膴A具固定，避免色譜柱受熱不均或脫落。

溫度設置：根據分析方法設定合適的柱箱溫度程序，包括初始溫度、升溫速率和最終溫度，并確保溫度傳感器校準準確。

樣品處理：根據分析需求對樣品進行預處理，如萃取、濃縮等。

進樣器準備：使用前清潔注射器，確保無污染，使用合適的注射器和襯針，根據分析需求選擇合適的進樣量。

進樣口溫度設置：設置正確的進樣口溫度，通常高于樣品的沸點，但不超過色譜柱的最高允許溫度。

檢測器選擇：根據分析目的選擇合適的檢測器，如FID、TCD、ECD等，并確保其工作參數設置正確。

檢測器校準：對于FID檢測器，檢查氫氣和空氣流量是否穩定，火焰是否正常。

進樣：確保進樣口密封良好，避免空氣進入系統，進行樣品進樣。

數據分析：觀察檢測器信號，記錄色譜圖，通過數據處理系統得到各組分的含量。

清洗系統：實驗完畢后，先關閉氫氣與空氣，用氮?dú)鈱⑸V柱吹凈。

關閉儀器：按照操作規程關閉儀器，確保所有設備安全關閉。

外觀檢查：開機前檢查儀器外觀是否完好，確認沒有明顯的損壞或泄漏。

電源與接地：檢查電源線和接地是否良好，確保儀器接地良好以防電擊。

氣路系統：確認載氣供應系統（如氣體鋼瓶、減壓閥、流量控制器）工作正常，沒有泄漏，并確保載氣流速設置正確。

接頭與管線：檢查所有的接頭和管線是否連接牢固，無漏氣現象。

色譜柱安裝：確保色譜柱安裝正確，使用適當?shù)膴A具固定，避免色譜柱受熱不均或脫落。

溫度程序：根據分析方法設定合適的柱箱溫度程序，包括初始溫度、升溫速率和最終溫度，并確保溫度傳感器校準準確。

程序升溫：如果使用程序升溫，確保升溫和冷卻步驟合理，避免溫度梯度過大導致樣品分解或柱效下降。

注射器清潔：使用前清潔注射器，確保無污染。

進樣量選擇：根據分析需求選擇合適的進樣量。

進樣口溫度：設置正確的進樣口溫度，通常高于樣品的沸點，但不超過色譜柱的最高允許溫度。

進樣口密封：確保進樣口密封良好，避免空氣進入系統。

檢測器選擇：根據分析目的選擇合適的檢測器，如FID、TCD、ECD等。

參數設置：確保檢測器的工作參數設置正確。

校準：定期對檢測器進行校準，確保其工作狀態良好。

氣體安全：使用高純度的載氣和輔助氣體，避免污染和干擾。

操作安全：遵守實驗室安全規程，確保操作者安全。

儀器維護：定期對儀器進行維護和校準，以保證分析結果的準確性和可靠性。

記錄：詳細記錄實驗條件和分析結果，以便于后續的對比和分析。

數據分析：通過數據處理系統得到各組分的含量，并對數據進行合理的解釋。

清潔：定期清潔儀器外部，避免灰塵和污物積累。

載氣檢查：定期檢查載氣（如氮?dú)?、氫氣、氦氣）的純度和壓力，確保沒有泄漏。

進樣口清潔：定期清潔進樣口，去除殘留的樣品和污染物。

色譜柱檢查：檢查色譜柱是否有損壞或污染，必要時更換。

檢測器維護：根據檢測器類型（如FID、TCD、ECD）進行相應的清潔和校準。

柱箱清潔：定期清潔柱箱內部，去除沉積的污染物。

溫度傳感器校準：定期校準溫度傳感器，確保溫度控制的準確性。

流量控制器校準：校準流量控制器，確保載氣流速的準確性。

電氣系統檢查：檢查電源線、接頭和電路板，確保電氣系統的安全性和穩定性。

軟件更新：定期更新儀器控制軟件和數據處理軟件，以獲得更好的性能和功能。

色譜柱更換：根據使用情況和柱效下降情況，更換色譜柱。

進樣系統更換：更換進樣口的隔墊、襯管等易耗件。

檢測器深度清潔：對檢測器進行深度清潔，去除內部沉積的污染物。

系統泄漏測試：進行系統泄漏測試，確保整個氣路的密封性。

全面校準：進行全面的儀器校準，包括溫度、流量、檢測器響應等。
