格式：

心電圖紙通常寬10厘米，長度根據需要可變，常見長度為20-25厘米。

紙張上有兩條垂直的粗線，將紙分為三個等寬的縱行，每個縱行代表一個導聯的心電圖。

每個縱行中，又由細線分為五個等寬的小格，每個小格代表時間，通常每個小格為0.04秒（即40毫秒）。

橫線：

橫線將心電圖紙分為若干個等高的小格，每個小格代表電壓，通常每個小格為0.1毫伏（mV）。

橫線之間的距離可以根據需要調整，以適應不同電壓幅度的心電圖波形。

標記：

心電圖紙的頂部通常有標記區域，用于記錄患者的姓名、年齡、性別、檢查日期和時間等信息。

在每個導聯的開始處，可能會有導聯標記，如I、II、III、aVR、aVL、aVF、V1、V2、V3、V4、V5、V6等，表示不同的心電圖導聯。

走紙速度：

心電圖記錄時，走紙速度通常為25毫米/秒，這意味著每秒鐘紙移動25毫米，對應于心電圖紙上的一個小格。

走紙速度的穩定性對心電圖的準確性至關重要。

顏色：

心電圖紙通常是白色的，但有時也會使用不同顏色的紙張來區分不同的檢查或患者。

用途：

心電圖紙用于記錄心臟的電活動，通過分析心電圖的波形，可以診斷各種心臟疾病，如心律失常、心肌梗死、心臟肥大等。

坐標格：

橫坐標：代表時間，由細線劃分成小格，每小格通常代表0.04秒，五個小格組成一個大方格，代表0.2秒。

縱坐標：代表電壓，由細線劃分成小格，每小格通常代表0.1毫伏（mV），五個小格組成一個大方格，代表0.5mV。

導聯標記：

在心電圖紙的每個導聯區域開始處，會有導聯標記，如I、II、III、aVR、aVL、aVF、V1、V2、V3、V4、V5、V6等，以標識不同的心電圖導聯。

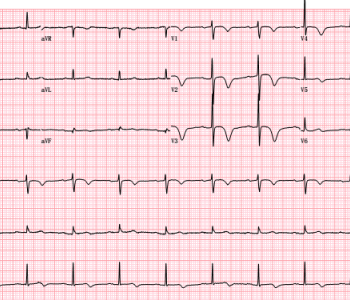

波形記錄區：

這是心電圖紙的主要部分，用于記錄心臟電活動產生的波形，包括P波、QRS波群、T波和偶爾出現的U波。

標記區域：

通常位于心電圖紙的頂部或底部，用于記錄患者的個人信息（如姓名、年齡、性別）、檢查日期和時間、醫生簽名等信息。

走紙速度指示：

心電圖紙可能包含走紙速度的標記，通常為25mm/s，這表示每秒鐘紙移動25毫米。

方格邊框：

心電圖紙的邊緣通常有粗線邊框，方便識別和區分不同的心電圖記錄。

高精度：能夠準確記錄微小的電生理信號變化，確保心電圖的準確性和可靠性。

特定的刻度和標記：通常標有標準的時間和電壓刻度，以便醫生準確測量和分析心電圖的各項參數。

良好的敏感性：對微弱的電信號有較高的敏感度，能夠捕捉到心臟活動產生的細微變化。

穩定性：在長時間的保存過程中，其記錄的信息不易褪色或變形。

適當?shù)暮穸群唾|(zhì)地：既要有一定的強度以保證正常走紙，又要足夠柔軟以適應打印機的工作機制。

抗靜電性能：減少靜電對記錄信號的干擾，保證記錄的準確性。

耐磨損：在走紙和打印過程中不易磨損，保證記錄的完整性。

清晰的打印效果：使打印出的心電圖波形清晰可辨，便于醫生閱讀和診斷。

心電圖（ECG）記錄：心電圖紙是記錄心電圖的主要工具。醫生和護士使用心電圖紙來記錄心臟的電活動，從而診斷心臟疾病，如心律不齊、心肌梗死等。

心電圖分析：心電圖紙上的記錄提供了心電圖分析的基礎。醫生通過分析心電圖波形、頻率、振幅等特征，來判斷心臟的健康狀況，制定治療方案。

心電圖報告：心電圖紙上的記錄通常會被打印出來，作為心電圖報告的一部分。報告中會詳細描述心電圖的特征，以及醫生的診斷意見。

教學和培訓：心電圖紙是醫學教育和培訓中不可或缺的工具。學生和醫生可以通過心電圖紙學習和理解正常和異常的心電圖特征，提高診斷技能。

科學研究：在醫學研究領域，心電圖紙記錄的心電圖數據可用于研究心臟疾病的發生機制、藥物療效評估、心電圖信號處理算法開發等。

遠程監測和診斷：雖然現代電子設備如ECG機和遠程監測系統可以實時顯示心電圖，但心電圖紙的記錄仍然在某些情況下被使用，尤其是在需要長期監測、數據歸檔或數據傳輸受限的環境中。

歷史記錄：心電圖紙的記錄提供了歷史數據，對于跟蹤患者的心臟健康狀況變化、評估治療效果等具有重要意義。

設備準備：

確保心電圖機（ECG machine）已經連接電源并處于正常工作狀態。

準備心電圖導聯線，通常包括標準的導聯（如I、II、III、aVR、aVL、aVF）和可能的額外導聯。

準備心電圖紙和記錄紙帶。心電圖紙通常需要固定在心電圖機的記錄部分，確保紙帶的正確方向和速度。

患者準備：

患者需要脫去胸部的衣物，露出胸部皮膚。

清潔并消毒患者胸部皮膚，以減少電極與皮膚之間的電阻。

將心電圖導聯線的電極貼在患者胸部的指定位置。電極的位置通常根據導聯類型而定，例如I導聯在胸骨左緣第4肋間，V1導聯在胸骨右緣第4肋間等。

連接導線：

將導聯線的另一端連接到心電圖機的對應插孔上。確保連接牢固，避免在記錄過程中脫落。

設置參數：

調整心電圖機的參數，如波幅、時間間隔、濾波器設置等，以適應特定的臨床需求或研究要求。

根據患者的具體情況，可能需要調整導聯類型或參數設置。

開始記錄：

按下心電圖機的開始記錄按鈕，開始心電圖的記錄過程。

確保患者保持平靜，避免任何可能影響心電圖信號的因素，如劇烈運動、說話、咳嗽等。

記錄過程：

記錄過程中，心電圖機將通過導聯線接收心臟的電活動信號，并在心電圖紙上以圖形的形式記錄下來。

根據需要，可以調整記錄速度或進行多次記錄，以獲得更全面的數據。

結束記錄：

記錄結束后，按下停止記錄按鈕。

檢查心電圖紙上的記錄是否完整、清晰，無異常。

結果分析：

心電圖記錄完成后，醫生或技術人員將分析心電圖紙上的波形，識別心電圖的特征，如P波、QRS波群、T波等，以診斷心臟狀況。

必要時，可能需要進行心電圖的數字化處理或與患者的歷史記錄進行對比分析。

報告與記錄：

根據分析結果，醫生將編寫心電圖報告，包括診斷意見、治療建議等。

報告可能需要存檔，供后續跟蹤使用。

患者準備：

患者在做心電圖前應避免劇烈運動、情緒激動、抽煙、飲酒或飲用含咖啡因的飲料，因為這些因素可能影響心電圖的準確性。

患者應空腹或至少在飯后2小時進行檢查，以減少胃腸道活動對心電圖的干擾。

環境準備：

確保心電圖檢查室安靜、溫暖，避免風扇或空調直吹患者，以減少干擾。

確保心電圖機遠離電磁干擾源，如手機、電腦、大型電器等。

電極放置：

電極應放置在清潔、干燥、無毛發且無傷口的皮膚上，以確保良好的信號傳輸。

電極與皮膚之間應涂抹導電膏或使用生理鹽水棉球濕潤皮膚，以降低電阻。

設備檢查：

在使用前檢查心電圖機是否正常工作，包括打印裝置、導聯線和電極。

確保心電圖紙質量良好，無折痕、破損或污染。

操作過程：

連接電極時，應按照標準導聯的位置進行，避免混淆或錯誤。

記錄過程中，確保患者保持平靜，避免說話或移動。

記錄過程中不要觸碰電極或?qū)?lián)線，以免產生干擾。

記錄速度和時間：

根據需要調整心電圖機的記錄速度，通常為25mm/s。

記錄時間應根據臨床需求確定，通常為10秒至1分鐘。

結果分析：

分析心電圖時，注意觀察心電圖的波形、振幅、間隔和節律等特征。

結合患者的臨床癥狀和病史，進行綜合分析。

安全事項：

確保心電圖機接地良好，避免觸電風險。

對于裝有心臟起搏器的患者，操作時需格外小心。

記錄保存：

保存心電圖紙的原始記錄，以備后續分析和對比。

對于異常心電圖，應及時報告給醫生，并按照醫囑進行處理。

患者隱私：

保護患者的隱私，確保心電圖檢查過程符合隱私保護規定。

清潔：

定期清理心電圖機的外部，特別是打印部分，使用干凈的軟布擦拭，避免使用任何溶劑或濕布。

清理紙倉和走紙路徑，去除紙屑和灰塵。

檢查走紙系統：

確保走紙系統無阻礙，走紙順暢。

檢查走紙電機和傳動帶，必要時進行潤滑。

檢查打印頭：

觀察打印頭是否有污漬或損壞，必要時進行清潔或更換。

檢查電極連接：

定期檢查電極連接是否牢固，接觸是否良好。

紙倉檢查：

檢查紙倉是否變形或損壞，確保心電圖紙能夠平整地放置。

打印質量測試：

定期進行打印質量測試，確保打印的心電圖波形清晰、準確。

機械部件檢查：

檢查所有機械部件，如齒輪、傳動帶等，確保它們正常工作。

更換部件：

如果打印頭、走紙電機或其他部件出現故障，應及時更換。

調整：

如果發現打印位置偏移或走紙速度不正常，需要進行相應的調整。

專業維修：

對于復雜的維修問題，建議聯系專業的維修人員或返回廠家進行維修。
