心電信號采集模塊：

心電導聯線：用于連接患者和心電工作站，將心電信號傳輸?shù)焦ぷ髡尽?/p>

心電電極：粘貼在患者身體特定部位，用于拾取心電信號。

信號放大和處理模塊：

放大器：對心電信號進行放大，以便于后續處理和分析。

濾波器：去除心電信號中的噪聲和干擾。

模擬-數字轉換器（ADC）：將模擬信號轉換為數字信號，以便于計算機處理。

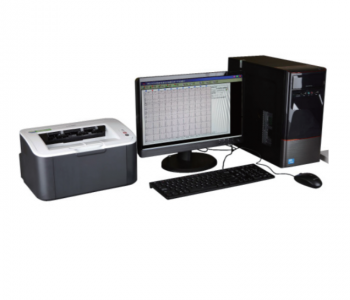

主機或心電采集盒：

中央處理器（CPU）：負責處理和分析心電數據。

內存（RAM）：存儲心電數據和處理結果。

存儲設備：如硬盤或固態硬盤，用于長期存儲心電數據。

顯示屏：用于顯示心電波形和診斷結果。

鍵盤和鼠標：用于輸入指令和操作工作站。

軟件系統：

操作系統：提供用戶界面和基本功能。

心電分析軟件：用于分析心電信號，包括波形顯示、測量、診斷報告生成等。

輸出設備：

打印機：用于打印心電報告和波形圖。

網絡接口：用于將數據上傳到遠程服務器或與其他醫療設備通信。

電源：

內置電源：為工作站提供電力。

外部電源適配器：用于連接外部電源。

附加設備：

移動工作站：可以攜帶到患者身邊進行現場檢查。

遠程診斷系統：允許醫生遠程訪問和分析心電數據。

信號采集

通過電極與人體皮膚接觸，采集心臟電活動產生的微弱生物電信號。這些電極通常放置在特定的位置，如四肢和胸部，以獲取不同方向和部位的心電信息。

信號放大與濾波

采集到的原始心電信號非常微弱，通常只有幾毫伏甚至微伏級別。心電工作站中的放大器將這些微弱信號進行放大，使其達到可處理的幅度。

同時，濾波電路會去除信號中的噪聲和干擾，例如工頻干擾（50Hz 或 60Hz）、肌電干擾等，以提高信號的質量。

模數轉換

經過放大和濾波處理后的模擬心電信號被轉換為數字信號，以便計算機進行處理和分析。

數據分析

數字信號被輸入到計算機中，運用各種算法和診斷標準進行分析。這包括計算心率、測量心電波形的幅度和間期（如 P 波、QRS 波群、T 波等）、分析心電向量、檢測心律失常等。

結果顯示與報告生成

分析結果以圖形（如心電圖波形、向量圖等）和數據（如心率值、間期測量值等）的形式顯示在屏幕上。同時，根據分析結果生成診斷報告，為醫生提供診斷依據。

高精度數據采集：

心電工作站采用高精度的數據采集技術，確保采集到的心電信號真實可靠，為后續分析和診斷提供堅實基礎。

多參數分析：

能夠進行普通心電圖、心電向量圖、頻域分析、心室晚電位等多種心電參數的分析，滿足不同診斷需求。

智能化診斷：

集成了先進的算法和診斷標準，能夠自動分析心電信號，輔助醫生進行快速準確的診斷。

個性化報告：

根據患者的性別、年齡等因素，提供個性化的診斷報告，滿足不同患者的診斷需求。

強大的數據管理功能：

具有心電圖數據庫管理功能，可以實現數據的編輯、查詢、回顧和批量輸入，便于長期跟蹤和管理患者的心電信息。

遠程診斷能力：

支持遠程心電監測和診斷，醫生可以遠程訪問患者的心電數據，提供及時的診斷意見。

用戶友好的界面：

設計直觀易用的用戶界面，便于醫護人員快速學習和使用。

靈活性和便攜性：

部分心電工作站設計為便攜式，便于在不同場合進行心電信號的采集和分析。

安全性和穩定性：

符合醫療器械的電氣安全標準，確保使用過程中的安全性和穩定性。

多維度臨床價值：

可以根據臨床需求提供不同的分析模式和報告格式，為醫生提供全面的心電信息。

高效的心電向量圖模塊：

提供三維立體向量圖、彩色向量環等多種顯示模式，幫助專業人士更直觀地分析心電向量。

心血管內科：心電工作站是心血管內科最常用的診斷工具之一。心血管內科醫生利用心電工作站來監測和分析患者的心電活動，診斷各種心律失常、心肌缺血、心肌梗死等心臟疾病。

急診科：在急診科，心電工作站用于快速評估急診患者的心臟狀況，尤其是在懷疑急性冠脈綜合征（ACS）或心律失常時，可以迅速提供診斷信息。

心功能科：心功能科醫生使用心電工作站進行心電圖的常規檢查，以及進行心率變異性分析、QT間期分析等，以評估心臟的功能狀態。

康復科：在康復科，心電工作站可用于監測患者在運動過程中的心臟反應，評估心臟的適應能力和康復效果。

體檢中心：體檢中心利用心電工作站為健康體檢者提供心電圖的常規檢查，以篩查潛在的心臟問題。

遠程醫療中心：在遠程醫療中心，心電工作站與遠程心電監測網絡系統相結合，為偏遠地區或行動不便的患者提供心電監測服務。

心血管病研究和教學機構：在心血管病研究和教學機構中，心電工作站用于科研和教學，幫助研究人員和學生更好地理解心電圖的分析和診斷。

檢查設備：確保心電工作站設備處于良好狀態，電源連接正常，打印機和顯示器工作正常。

準備患者：向患者解釋心電圖檢查的目的和過程，消除患者的緊張情緒。指導患者去除身上的金屬物品，如手表、項鏈等，并確?；颊咂つw干燥。

清潔皮膚：使用酒精棉球清潔患者胸部和四肢的放置電極的部位，以減少皮膚電阻。

粘貼電極：按照標準12導聯心電圖的布局，將電極粘貼在患者的胸部、手臂和小腿上。通常包括：

胸部電極：V1-V6位置。

四肢電極：右臂（RA）、左臂（LA）、右腿（RL）、左腿（LL）。

連接電極：將導聯線正確連接到相應的電極上。確保每個導聯線都連接牢固，沒有松動。

開機：打開心電工作站的電源開關。

選擇模式：根據需要選擇相應的檢查模式，如12導聯同步采集、動態心電圖監測等。

調整參數：根據患者的具體情況，調整心電圖的增益、走紙速度等參數。

開始采集：按下開始按鈕，心電工作站開始采集心電信號。

指導患者：告知患者保持安靜，不要說話或移動，以免影響心電圖的質量。

自動分析：心電工作站通常具備自動分析功能，可以自動識別心電圖中的波形、間期和節律。

手動分析：醫生或技師根據需要進行手動分析，對自動分析的結果進行復核和修正。

保存數據：將采集到的心電圖數據保存到心電工作站的存儲設備中，以便后續查閱和分析。

打印報告：根據需要打印心電圖報告，報告中通常包括心電圖波形、分析結果和醫生的診斷意見。

移除電極：檢查結束后，小心地移除患者身上的電極，并清潔皮膚。

關閉設備：關閉心電工作站的電源，整理好導聯線和電極，確保設備處于待機狀態。

設備準備：

確保心電工作站電源充足，連接穩定。

檢查心電工作站各部件是否完好，包括電極片、導聯線、連接器等。

確認心電工作站軟件版本更新到最新，以保證功能正常。

操作規范：

操作人員應經過專業培訓，熟悉心電工作站的操作流程。

在連接患者時，應確保電極片粘貼牢固，避免脫落。

操作過程中，注意不要觸碰電極片，以免影響信號質量。

患者準備：

向患者解釋心電檢查的目的和注意事項，取得患者的配合。

檢查患者是否穿著寬松的衣物，以便電極片粘貼。

患者在檢查前應避免劇烈運動，保持平靜。

信號采集：

采集心電信號時，應確保患者處于安靜狀態，減少外界干擾。

根據患者情況選擇合適的導聯，如常規導聯、加壓肢體導聯等。

采集過程中，注意觀察心電波形，確保信號清晰。

數據分析：

分析心電信號時，應仔細觀察各導聯波形，注意心律、心率、節律等變化。

如發現異常波形，應立即報告醫生，并采取相應措施。

對采集到的數據進行分析、存儲，以便后續查閱。

設備維護：

定期檢查心電工作站，確保設備運行正常。

定期清潔電極片和導聯線，防止污染。

定期更新心電工作站軟件，以保證功能完善。

安全注意事項：

操作過程中，注意患者安全，避免發生意外。

遵循醫院相關規定，確保醫療設備使用安全。

外觀檢查：定期檢查心電工作站的外觀是否有損壞，如裂縫、磨損等。

連接檢查：檢查所有連接線、插頭和接口是否牢固，沒有松動或損壞。

電源檢查：確保電源線沒有損壞，電源適配器正常工作。

外部清潔：使用干凈的軟布和溫和的清潔劑定期清潔工作站的表面。

電極清潔：電極應定期清潔，去除皮膚油脂和污垢，可以使用酒精棉球輕輕擦拭。

軟件更新：定期檢查并安裝心電工作站軟件的更新，以確保軟件的最新性和兼容性。

數據備份：定期備份工作站中的數據和設置，以防數據丟失。

絕緣測試：定期進行絕緣測試，確保所有電氣部件的絕緣性能符合標準。

電路檢查：檢查電路板和內部線路是否有燒毀或損壞的跡象。

基本功能測試：定期進行基本功能測試，如心電圖采集、顯示、存儲和打印功能。

動態測試：如果心電工作站具備動態心電圖監測功能，應定期進行動態測試。

溫度和濕度：確保工作站在適宜的溫度和濕度環境下工作，避免極端溫度和濕度對設備造成損害。

防塵措施：保持工作站的清潔，避免灰塵積累，可以使用防塵罩。

定期更換：根據制造商的建議，定期更換易損件，如電池、過濾器、顯示屏等。

專業維修：對于復雜的維修工作，建議由專業的技術人員進行。

維護記錄：建立和維護一份詳細的維護記錄，記錄每次檢查、清潔、維修和更換的日期和內容。
