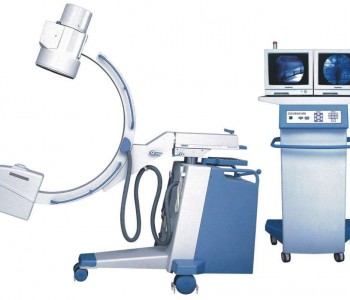

c型臂x光機：顧名思義該設備有C型的機架，產生x射線的球管，采集圖像的影像增強器和CCD攝像機，以及圖像處理的工作站組成。主要用于各種手術中的造影，攝影等工作。另外也區別與其他的x射線設備比如：U型臂，G形臂等等。

它采用先進高頻高壓，影像增強器和遞歸降噪技術保證了優良的影像質量，靈巧的機械結構使患者任意部位得以方便投照，多頁虹膜限柬器、末幀凍結、圖像存儲等功能使操作者使用更加安全、方便，獨特的可旋轉大屏幕觸摸式液晶操作屏，操作便捷、界面柔和。

該產品特有無閃爍顯示，圖像同屏對比，主機與顯示一體化設計使設備更加緊湊靈活。

主要用途如下：

1、骨科：整骨、復位、打釘

2、外科：取體內異物、心導管、植入起搏器、部分介入治療、部分造影術及局部攝影等工作

3、其他：配合臭氧機治療疼痛，小針刀治療，婦科輸卵管導引手術等。

手術室的電離輻射的防護現狀我科使用C型臂X線機（單球管型C臂機）主要用于骨科手術、在實際工作中多數醫護人員認為術中操作繁瑣、為了縮短C型臂x線機使用時間，重自身防護輕他人防護。曝光時間長、曝光次數多，不注意或不正常使用防護設備的現象。

另外，病人和護士以及其他人員要求防護的意識較弱，形成了電離輻射防護的薄弱現狀。

主要功能及用途：多功能型c型臂，適用于血管外科、介入科、骨科、普外科、泌尿外科等。

主要用途1、骨科：整骨、復位、打釘2、外科：取體內異物、心導管、植入起搏器、部分介入治療、部分造影術及局部攝影等工作3、其他：配合臭氧機治療疼痛，小針刀治療，婦科輸卵管導引手術等。

該型產品在醫院普及率很高，基本上二級醫院都已經裝備。國內的廠家也比較多。像北京，南京，上海，都有不少。但是，質量配置各有各的不同。隨著中國醫療改革形勢的不斷深入，需求量正在日益擴大，正在不斷的走向最基層醫療機構，并在未來5-10年內逐步得到普及。

代表廠家：目前國內C形臂生產型企業有30多家。

國內有北京大恒 馳馬特 南京普愛 卡普杰雄、華電,山西萬科等。

國際上主要有GE，飛利浦，西門子和奇目（Ziehm）

二，中C

定義：周邊介入型C形臂，在業界俗稱為“中C”，不僅僅是把球管功率 提高 就可以謂為“中C”。中C產品設計的系統性和操控性是開展復雜介入手術的有力保障，主要是增加了DSA相關的許多功能。它在臨床上可以完成大型血管機（大C）80%以上手術需求。

主要的臨床范圍：神經外科血管造影，減影術

消化道介入手術，例如：ERCP、食道支架

腹腔和盆腔臟器腫瘤介入治療，例如肝臟、腎臟介入手術

四肢血管造影劑減影術，成型術

疼痛微創介入手術，例如：腰椎間盤介入、頸椎介入

婦科輸卵管再造手術、子宮肌瘤手術

醫院裝備主要集中在一級的縣醫院。符合國家衛生部提出的擴大基層醫院規模，提升基層醫院診療水平的號召。

國際上主要是：GE 西門子，飛利浦，奇目。

三，大C

DSA是由電子計算機進行影像處理的先進的X線診斷技術，是繼CT之后，在X線診斷技術方面的又一重大突破，主要應用于全身血管疾病的診斷和治療。

和小C 中C相比，大C都是固定式的，有固定在天花板的也有固定在地上的。功率一般都大于80kW。

臨床應用：

1.頭頸部血管系統的檢查：對顱腦占位性病變，動靜脈畸形，腦血管閉塞，頸動脈狹窄、閉塞，動脈粥樣硬化及潰瘍等，可提供診斷依據。

2.胸部血管系統的檢查：DSA對心臟及大血管的顯示相當滿意，用于對先心病、瓣膜病、心肌病、冠心病的診斷。

3.腹部血管系統的檢查：用于胃、腸、肝、脾、盆腔等的血管造影。

4.四肢血管系統的檢查：可以診斷四肢血管的狹窄、閉塞、出血、動脈瘤、動脈畸形等。

5.在介入放射學治療中的應用：是最理想的介入放射技術，廣泛應用于經皮腔內成形術、經導管藥物灌注治療、經導管栓塞治療等介入放射治療。

主要集中在三甲級別的醫院。國家對該型產品的安裝有嚴格的限制。

廠家：飛利浦，西門子，西南醫用、GE，島津。國內有萬東、大恒 、東軟等

其他廠家都在為此做出努力，但目前尚未有明確的產品信息。

1、內置先進圖像自動優化處理、增強模塊，實時顯示自動優化后的清晰臨床影像。

2、實時組織均衡、實時窗寬窗位調節、自動伽瑪校正、興趣點、反相、降噪、平滑、銳化等豐富且強大影像處理功能帶給您更強的診斷信心。

·專用高清醫用液晶顯示系統，呈獻給您高亮度、高對比度的臨床圖像；對比自然，有益于診斷的圖像細節顯示更加清晰、層次更加豐富

·高品質數字影像鏈，確保您可以輕松應對以下科室的各種常規手術:常規骨科正骨、復位、打釘?shù)龋胀ㄍ饪?，矯形外科，創傷外科，泌尿外科，脊柱外科，疼痛外科，心臟科，消化科，婦科及手術室等。小型C臂機PLX7000A確保最低輻射，呵護醫患健康，我們在每個環節全力降低射線危害。

高品質組合式高頻高壓X射線發生器，有效降低X射線照射量

·多葉與垂直（可旋轉）光野控制，有效減少軟射線

·紅光十字定位功能，協調操作者在術前準確定位檢查點，減少不必要曝光

·當您需要遠離射線源以避免輻射傷害時，我們提供專業的遠程曝光控制系統

·專業數字化影像工作站具備靜止圖像、動態影像存儲、回放功能，有效減少重要曝光。 小型C臂機PLX7000A一體化數字影像工作站，輕松實現網絡整合

·worklist登記或手動登記自由選擇，與醫院信息系統無縫連接

·開放的PACS/RIS通訊方式提供病人信息的快速傳輸

·標配DICOM3.0接口，完全符合DICOM協議標準

·大容量數字化無損存儲，根據您的需要任意時間進行快速編輯、加密、網絡共享等

·通過DICOM DVD-RAM方便將有價值的影像資料進行便攜式存儲，可任意導入導出 小型C臂機PLX7000A智能化控制系統和創造性設計結構，讓手術高效，暢捷。

近臺與遠程雙向控制

1、參數、運動手持控制器：即使您遠離主機一樣可以掌控設備，確保手術進程不被中斷

2、雙運動控制系統：根據手術需要，可于任意位置調節設備運行

3、雙曝光腳閘設計：方便實現隔室曝光，簡便實現投照模式切換

·系統優化的結構設計

1、雙控制面板結構，直觀智能化的用戶界面和科學的控制面板布局，讓曝光控制觸手可及

2、人體圖形化液晶觸摸屏，具有豐富、準確的APR參數設定，讓您在手術過程中簡便、快速操作

·超大c臂設計，提供寬松的手術空間

·四維電動運動控制，平滑定位，使得各種復雜角度能夠快速、精確實現

·c形臂軌道滑行軌跡更長，帶來更廣的覆蓋范圍

·c形臂側向擺動幅度更大，非中心部位的投照更加得心應手

·雙醫用可旋轉液晶監視器，便于從多角度觀察精致影像

像C型臂X光機這種大型設備，一般價格都相對昂貴。對于正在發展中的中小型醫療機構來說，是一筆較大的開銷。所以，在購進C型臂后，除了配備專業的設備操作人員外，還要學習C型臂X光機的定期維護，堅持對C型臂的定期維護、保養和清潔，我們看都需要注意哪些清理事項：

1、熒光屏每周清潔一次：屏幕不能用手指觸摸，須用優質鏡頭紙擦拭，或用一塊干凈的紗布在無腐蝕性的清潔液中浸濕后擦拭。方法是從中間一點開始，一環扣一環向外擴大，直至全部擦拭完畢。

2、操作臺面每月清潔一次：不要使用清潔或任何溶劑，不要使用含有任何溶劑的蠟狀物。

3、運動裝置每月清潔一次：轉軸在軌跡上運動時會留下污物，應定期擦凈。

4、其他表面每月清潔一次：注意使用無腐蝕性的清潔劑。

小C臂有機械部位，比如升降，C的滑動等需要注意防潮，C控制臺到機柜有線纜在移動是要注意不要讓機器壓著線纜，以免傷到線纜，在不用放置時，最好把機頭在下，影像增強器在上，因為影像增強器前面有濾線柵，在磕碰是容易損壞。有強磁性的物體不要放置在影像增強器上，以免消磁。同時，要注意機器對醫務人員的副作用。小C臂機為X光機，產生的X射線對人體有一定的傷害，醫務人員在使用時應該注意防護。

不能升降，其它功能正常。

故障分析：

按該機控制面板鍵盤升降鍵，機內微處理器發生指令給驅動控制電路板S53IS（1748669），其上插接頭CP3輸出直流24V電壓，控制繼電器K2吸合，驅動24V升降電機工作。驅動板上CP1、CP2兩插接頭是上下限位及極限開關接口，當螺旋機構升降到限位開關時，反饋一信號，通過控制電路板到微處理器，發生一停機指令，升降機立即停止工作。若限位開關失靈，升降機繼續到極限開關，CP1或CP2接口收到一反饋信號，通過驅動控制板CF1插口到微處理器，升降機完全鎖死，無法再操作，除非人工復位。分析其產生故障的主要原因可能為控制面板鍵盤上下升降輕觸鍵失靈，微處理器局部損壞，驅動控制電路板S53IS（1748669）損壞，CP3輸出至升降電機部分有斷路，升降電機損壞，限位開關損壞、升降機構超極限，電源板B20/8上CP4插頭24V電壓異?；蜃儔浩鱐R2輸出保險3.15A燒斷，K2控制繼電器異常。

故障檢修：

拆開機器控制臺前后蓋，通電試機，按下面板鍵盤升、降控制任意一鍵，測電機驅動電路板S53IS（1748669）上CP3輸出電壓為0V，測直流24V開關電源正常，面板升降控制鍵正常，檢查24V變壓器TR2，保險3.15A燒斷，用同型號保險管換新試機，故障依舊，但按面板升降鍵時升降電機驅動電路板LD1、LD2、…、LD5指示正常；說明電機控制及驅動部分有問題，進一步檢查該部分電路，微處理器控制及驅動電路部分未發現異常，測升降電機也正常，故障根源可能在升降機構限位開關及限開關部分，測量CP1、CP2，插接口電阻，發現CP1電阻為無窮大，CP2電阻為0，觀察升降機構所處位置為下底線，超過限位開關進入極限位置，測限位和極限開關已被壓開；細心觀察限位開關機械位置已改變，由此說明升降機構過限位開關，該開關因位置變動而未被升降機構頂開，未發生一條限位指令，通過驅動板到微處理器，導致升降機構越過限位開關到極限位置，使極限位置開關斷開，微處理器接到一條反饋極限位置指令，鎖死升降機構。解決方法：將升降機構人工復位到中間位置，重新調整限位開關機械位置，測量限位和極限開關通斷正常，恢復機器后試機，按控制面板升降鍵工作正常，使用一段時間跟蹤，故障不再出現。

故障二:

踏下右腳踏板，圖像主顯示器顯示橫向拖尾，一會撕裂，表現為行不同步，導致無圖像；踏下左腳踏板，故障一樣，圖像也不能“嘀一聲”后自動倒入副顯示器同步顯示。有時反復按面板圖像旋轉控制鍵，透視圖像偶爾瞬間正常。

故障分析：

分析其產生故障的主要原因可能為CCD攝像機出故障，CCD攝像機上圖像旋轉控制和圖像轉換電路有接觸不良的地方，CCD圖像轉換電路同步控制部分有問題，CCD圖像旋轉控制+24V直流電壓和圖像處理+5V直流電壓異常，增強器高壓電路部分A、G1、G2、G3接觸不良以及PC、GND插頭接觸不良都會影響圖像同步，機內75Ω圖像傳輸饋線接口有接觸不良的地方，顯示柜內圖像處理及存儲器有故障，顯示器同步電路有接觸不良或損壞。

故障檢修：

拆開影像增強器上蓋，露出CCD電路部分，測量其上24V和5V直流電壓正常，檢查CCD攝像機及其上圖像轉換電路，未發現異常。試調CCD攝像機及其上圖像轉換電路，未發現異常。試調CCD圖像轉換電路板上TR5同步電位器，圖像有瞬間行同步，顯示正常的透視圖像，但過一會后圖像顯示行不同步，表現為撕裂橫條，觀察增強器透視成像正常。拔下CCD圓盤轉換電路圖像輸出口，用家用DVD輸入視頻圖像，顯示圖像正常，說明圖像處理及存儲器和顯示器部分正常，故障根源縮小在CCD及其圖像轉換電路部分。拆下CCD及其圖像圓盤旋轉控制板，觀察四個銅彈片（+24V、S、C、GND）觸點與圓環滑道接觸良好，兩塊板上集成電路和分離電子元件也無異常，試調其上聚焦電位器TR4、亮暗電位器TR6，透視圖像也是瞬間同步而顯示正常，維修進入困境。細想整個維修過程，影像增強器高壓電路部分電纜A、G1、G2、G3接觸不良還未檢查，依次拔下這四根高壓插線，當拔到第二加速極G2時，發現其接觸不良，經處理恢復后，試機一切工作正常。
