超聲波探頭原理

超聲波探頭根據其所完成功能的不同分為發射探頭和接收探頭，其中，發射探頭主要利用壓電晶體的逆壓電效應來發射超聲波，當高頻電壓作用于晶片(超聲波探頭的關鍵部件，是一個具有壓電效應的晶體薄片)上時，壓電晶體受激勵以相同的頻率在相鄰介質中傳播超聲波，完成電能到機械振動的轉換。而接受探頭主要利用壓電晶體的壓電效應來接受超聲波，當超聲波在不同介質中傳播時，在介質的交界面處發生反射，反射后的超聲波作用于壓電晶體上，便產生與機械振動頻率相同的電能，完成機械振動到電能的轉換。

超聲波探頭原理--應用

超聲波探頭既可用于超聲波的發射，也可用于超聲波的接收。在其實際應用中，超聲波探頭有時僅作超聲波發射之用;有時僅作超聲波接受之用;有時也兩者兼得，既用作發射，也用作接受;還有的時候，雖需完成超聲波的發送與接收，但設置兩個探頭分別完成發送和接收的功能，其具體完成的功能需根據實際情況予以判定。

2.斜探頭:單晶橫波斜探頭a1<aL<aⅡ，雙晶橫波斜探頭

單晶縱波斜探頭aL<a1為小角度縱波斜探頭

aL在a1附近為爬波探頭

爬波探頭；沿工件表面?zhèn)鬏數目v波，速度快、能量大、波長長、探測深度較表面波深，對工件表面光潔度要求較表面波松。（頻率2.5MHZ波長約2.4mm，講義附件11、12、17題部分答案）。

3.帶曲率探頭:周向曲率徑向曲率。

周向曲率探頭適合---無縫鋼管、直縫焊管、筒型鍛件、軸類工件等軸向缺陷的檢測。工件直徑小于2000mm時為保證耦合良好探頭都需磨軸向曲率。

徑向曲率探頭適合---無縫鋼管、鋼管對接焊縫、筒型鍛件、軸類工件等徑向缺陷的檢測。工件直徑小于600mm時為保證耦合良好探頭都需磨徑向曲率。

4.聚焦探頭:點聚焦線聚焦。

5.表面波探頭:(當縱波入射角大于或等于第二臨界角,既橫波折射角度等于90形成表面波).

沿工件表面?zhèn)鬏數臋M波，速度慢、能量低、波長短探測深度較爬波淺，對工件表面光潔度要求較爬波嚴格。

第一章“波的類型”中學到：表面波探傷只能發現距工件表面兩倍波長深度內的缺陷。（頻率2.5MHZ波長約1.3mm，講義附件11、12題部分答案）。

中國北京，2008年4月11日——荷蘭皇家飛利浦電子公司（NYSE交易代號：PHG，AEX交易代號：PHI）今天宣布，已與深圳市金科威實業有限公司（“金科威”）的股東就收購其所有股份事宜達成協議。有關此次交易的具體財務細節并未公布。該交易預計將于2008年第二季度完成。從交易完成之日起，金科威將成為飛利浦醫療保健事業部病人監護系統的一部分。在全球病人監護行業，飛利浦一直處于市場領先地位。在2007年，該行業市場總額達到約20億歐元（約30億美元）。

金科威三合一分體探頭產品介紹：

金科威UT300A 3合一胎監探頭，分體探頭，中間可以拔，胎心，宮縮胎動，深圳市惠仁科技有限公司是一家集設計開發，生產，銷售于一體的醫用監護配件為主的醫療器械專業企業。坐落在中國醫療電子產業硅谷之稱的深圳南山。

公司以＂提供醫療配件耗材全面解決方案＂為發展方向，以＂用心滿足客戶需求＂為行為宗旨，以＂尊重，包容，健康，誠信＂為企業文化基石。專業化精神，國際化視野，以及腳踏實地，兢兢業業的服務態度，讓惠仁醫療成為世界領先的醫療電纜等產品的主要供應商。

長期以來，惠仁科技注重專業人才的引進和培養，業已形成一支集研發、管理、制造一體的高素質和專業化的團隊，使我們能夠滿足甚至超越客戶的要求。

產品類別包括血氧探頭、胎監探頭及打標器、心電導聯線、體溫探頭、血壓袖帶、血氧傳感器及連接線、高頻電刀筆與負極板、醫用連接器、模具制造、醫用數據線、醫用電源線、臨床試驗服務、手指血氧儀、輸液加壓袋以及吸球，肢夾，電池等。

品牌：和佳

珠海和佳醫療設備股份有限公司成立于1996年，注冊資本44，005.5萬元人民幣。2011年10月26日，公司在深圳證券交易所成功上市，股票簡稱“和佳股份”，股票代碼“300273”。多年來，公司秉承“一切為客戶創造價值”的經營理念，精耕于國內醫療設備市場，通過不斷的自主研發和技術創新，發展成為國內領先的綜合性醫療設備、技術和服務提供商，產品及業務覆蓋了腫瘤微創治療、醫用氣體及凈化工程、醫學影像、常規診療、生物電子和醫院整體建設等多個領域。

公司作為國內腫瘤微創治療技術和設備領域的領導者，目前是國內第一家，也是唯一一家能提供較為完整的腫瘤微創綜合治療解決方案的企業，設備覆蓋近萬家醫院，并成功為300多家醫院建設腫瘤綜合治療中心，社會效益顯著；在醫用氣體領域，公司完成了技術和市場的全面超越，醫用分子篩制氧系統以其安全、低能耗、全自控和實時在線監測等特點，在客戶中獲得了“醫用制氧專家”的稱號；在凈化工程領域，公司跳出工程模式的局限，全力打造數字化的潔凈手術部系統；在醫學影像領域，公司致力于建設基層醫療機構數字化影像遠程診斷系統，并多次在政府醫學影像產品采購中中標，是中標量和中標額最大的供應商之一。

L14-5/38線陣探頭產品介紹：

臨床應用

胎兒、腹部、兒科、小器官、新生兒頭部、成人頭部（不含經顱）、外周血管、常規肌肉、淺表肌肉、血管通路（不含經顱）、神經傳導阻滯

L14-5/38 GPS GPS導航線陣探頭產品介紹：

臨床應用：

胎兒、腹部、兒科、小器官、新生兒頭部、成人頭部（不含經顱）、外周血管、常規肌肉、淺表肌肉、血管通路（不含經顱）、神經傳導阻滯

4DC7-3/40四維腹部容積探頭產品介紹：

臨床應用

胎兒、腹部、兒科、小器官、常規肌肉、淺表肌肉

品牌：科美達

科美達醫療科技有限公司座落于風景秀麗的太湖之濱——無錫蠡園經濟開發區，系江蘇省高新技術企業、國家重點新產品企業，中國醫療器械行業全國守信單位、質量A級信譽單位?？泼肋_(dá)擁有二十余項專利，在人工流產、取放節育器、人工受精取卵、植入、診斷性刮宮、清宮等宮腔手術由“盲視”轉變?yōu)?ldquo;全程可視”中進行了積極研究和實踐，形成了專業特色。

科美達秉承“我們只做一件事”的理念，致力于超聲技術在臨床應用的研發、制造、銷售和服務！憑借卓越的研發能力，以ISO9001：2008/ISO13485:2003國際質量管理體系為基礎，將專利技術充分應用于宮腔手術監測領域，是宮腔手術監測系統、超導可視人流系統的專業供應商。

7L-128-80超聲換能器產品介紹：

陣列參數:

陣列形式

陣元數128

基元間距:0.48mm

子陣元4

側向孔徑6.00 mm

側向幾何焦距40 mm

透鏡大小80＊16mm

生物兼容性

環境要求

工作溫度:0-40℃

貯存溫度:-40+55℃

性能參數

中心頻率7.5MHz

-6dB脈寬:0.22μs

-20dB脈寬:0.43μs

環路增益

-6dB相對帶寬

電容量

陣元一致性

±2dB

安全性

電介質強度3000 VAC

漏電流5ma 260VAC

消毒和滅菌

品牌：泰圣

美國泰圣Terason彩色超聲影像系統

醫用超聲領域的領導者：超聲史上突破性創新，最先進的數字化彩超，超小開放式架構芯片，120多項世界專利技術的結晶；

·便攜式彩色超聲影像系統：輕便靈活的移動能力，超大容量電池，超常時間續航能力；

·高清晰度臨床圖像：提供全身應用的高清晰、高分辨率圖像，全面的探頭群，適應各科室診斷、監測及科研應用；

·便捷高效的圖像處理、測量和分析：可脫機進行數據再分析，遠程數據傳輸，遠程會診，方便科研教學和學術交流；

·“免維護”的產品質量，穩定而至的信賴的品質；

·低成本投入，強大而全面的功能。

數碼芯片技術---使高科技產品體積超微型化，人們不在以“體積”大小定價值。

產品詳細說明

↓2D，3D頻譜，CFM，M型能量圖

↓方向能量圖，多種偽彩

↓實時三同步成像，組織諧波成像

↓實時分屏顯示，實時縮放功能

↓全程連續動態聚焦，自動圖象優化

↓電影回放，豐富的各科測量

↓計算分析軟件包，彩色高亮高分辨液晶顯示

↓集PC技術于一體的開放式架構設計

↓最先進的電腦配置

臨床應用

各科檢查

↓心臟、腹部，婦產科；

↓小器官，外周血管，泌尿科；

↓眼科，兒科，骨科；

↓體檢科，急診室；

↓手術介入，肝臟移植

品牌：邁瑞

邁瑞是全球領先的醫療設備和解決方案供應商、美國紐交所上市企業，主要業務集中在生命信息與支持、體外診斷、數字超聲、醫學影像四大領域。邁瑞以“普及高端科技，讓更多人分享優質生命關懷”為使命，致力于成為守護人類健康的核心力量。

邁瑞成立于1991年，總部設在中國深圳。位于美國西雅圖、新澤西、邁阿密、瑞典斯德哥爾摩、中國深圳、北京、南京、成都、西安、上海的十大研發中心，把全球各種臨床需求和先進技術融入持續的創新，幫助世界各地的人們改善醫療條件、降低醫療成本。

邁瑞在北美、歐洲、亞洲、非洲、拉美等地區的22個國家設有子公司，在中國設有32家分公司，員工近8000名，在全球形成龐大的研發、營銷和服務網絡。目前，邁瑞的產品和解決方案已應用于全球190多個國家，中國十萬多家醫療機構、95%以上的三甲醫院。

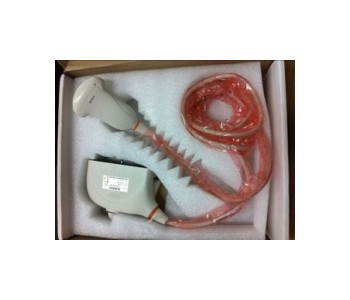

邁瑞B(yǎng)超探頭（原裝）產品介紹：

深圳市惠仁科技有限公司是一家集設計開發，生產，銷售于一體的醫用監護配件為主的醫療器械專業企業。坐落在中國醫療電子產業硅谷之稱的深圳南山。

公司以＂提供醫療配件耗材全面解決方案＂為發展方向，以＂用心滿足客戶需求＂為行為宗旨，以＂尊重，包容，健康，誠信＂為企業文化基石。專業化精神，國際化視野，以及腳踏實地，兢兢業業的服務態度，讓惠仁醫療成為世界領先的醫療電纜等產品的主要供應商。

長期以來，惠仁科技注重專業人才的引進和培養，業已形成一支集研發、管理、制造一體的高素質和專業化的團隊，使我們能夠滿足甚至超越客戶的要求。

產品類別包括血氧探頭、胎監探頭及打標器、心電導聯線、體溫探頭、血壓袖帶、血氧傳感器及連接線、高頻電刀筆與負極板、醫用連接器、模具制造、醫用數據線、醫用電源線、臨床試驗服務、手指血氧儀、輸液加壓袋以及吸球，肢夾，電池等。

（1）斷電插拔。B超探頭首先是屬于B超診斷系統的，所以使用時必須連接到診斷系統中去才能正常工作，此時要注意的是：連接探頭前是在斷電關機下進行；當其從主機上插拔探頭前，也必須先把主機電源切斷。假如該操作是在開機通電的情況下進行，探頭的插拔會因?yàn)榉磸?fù)接觸導通與斷開而快速老化而影響壽命，甚至?xí)螂娏鞯亩啻嗡查g導通而產生強大的電流而燒壞探頭內的線材或者芯片等。

（2）禁止撞擊。B超探頭是B超機的重要核心部件，在使用過程中嚴禁敲打、跌落、碰撞。保持干燥、潔凈環境。探頭不用時應放入機器的探頭保護盒中，保護盒中應保持干燥和清潔。

（3）試用合格的耦合劑。使用合格的超聲耦合劑，嚴禁含油或含其它化學溶劑成分。

（4）軟物擦拭清潔。探頭使用結束后須經清潔處理，探頭表面可用軟布浸水清洗，不可用硬紙等擦洗，否則易損壞探頭的聲透鏡。

（5）避免外界儀器的震動損壞。如B超用于碎石機，治療機等強功率超聲設備或振動設備的體外定位時，應在定位結束，強功率設備或振動設備還未開啟之前，將探頭移開，以確保強功率超聲或振動不作用于B超探頭上，否則探頭及易損壞。

（6）禁止浸入液體。探頭結構是非水密的，一旦有液體浸入探頭內部，有可能造成內部線材的短路，或一些pcb板的燒壞，從而造成診斷系統的不能正常工作。所以，當我們使用超聲探頭時，都不允許任何液體浸沒探頭下方接縫線。

（7）避免在強電磁干擾的地方使用。有的信號處理板集成在探頭組件里，當在強電磁干擾的環境里使用，容易造成顯示圖像干擾。所以在使用的時候，盡量避免在強電磁干擾的地方使用。

（2）B超顯示區有暗道。B超探頭里信號沒有輸入輸出，會導致顯示區有暗道，可能有以下原因：（a）探頭的晶片中的某一個振片壞掉。（b）傳送信號的電纜線斷掉。（c）信號板銅皮線路或過孔由于某種原因不通。（d）信號板芯片虛焊或燒壞等等。

（3）顯示圖像模糊。（a）探頭本身的自然損耗。是因?yàn)樘筋^都有一定的使用期限，超過使用期限后，就可能發生衰老、變質、絕緣降低和機械磨損等現象，嚴重的甚至完全失效、漏電等，造成故障。（b）探頭的使用環境較差。主要是環境溫度、濕度，空氣中含腐蝕性氣體和灰塵，探頭受到強烈振動，電源電壓波動過大，這些都可能引發儀器故障。（c）探頭屏蔽線及地線沒接地或斷了，導致機器受干擾。超探頭所采用的電纜是質量要求很高的多芯高屏蔽電纜，做工十分精細，電纜內導線嚴密，多的有上百根，似發絲粗細。由于探頭多方位的使用，電纜的彎曲、扭轉使得電纜的外保護區絕緣層會破皮、斷裂、露出了里面的信號線，屏蔽層的破壞、斷線，圖像就會產生干擾的波紋和缺損，繼而導致圖像顯示模糊。
