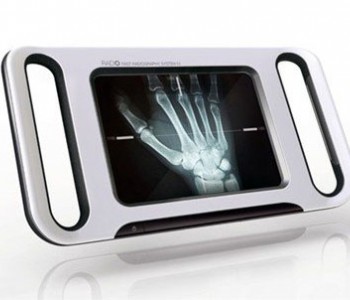

便攜式X光機主要分為一體機和分體機兩類；一體機機長通常在50-70CM，機器設有手提設計，工作時置于平面上，機器兩端分別為發射與接受X射線，經過處理后由機器一段自帶的影像增強器觀測。對于部分高檔數字便攜式X光機通?？梢赃M(jìn)行AV視頻輸出或USB輸出連接電腦處理或連接打印機打印。此類一體機不使用時可使用專用手提箱存放攜帶。

另一類分體機多用于工業檢測行業，將機器置于水平面左右兩端或?qū)Ｓ霉ぷ髋_(tái)上下對其中產品進行檢測，體積相對于一體機要略大些。

1、使用前首先檢查儀器箱外觀在運輸過程中有無損壞。開箱檢查主機是否有碰撞損傷痕跡。然后取出主機，將遮光盤的三個缺口對準顯示屏前端的三個螺釘推入，旋轉一角度即可使遮光盤固定。

2、接通整機電源（將電源插頭插入具有接地線的三孔單相電源插座），開關電源指示燈亮，主機數顯表頭亮。按下自鎖啟動按鈕，數顯表顯示出X射線管陽極電壓（KV）或陽極電流（μA）（視選擇轉換開關而定），說明儀器已正常工作，此時熒光屏呈黃綠色，將被測物放在X射線管與像增強器之間，(物體盡量靠近像增強器)，即可在熒光屏上看到被測物的透視圖象，調節數顯面板上的電流（μA），電壓（KV）可調旋鈕，直到圖象的清晰度滿意為止。在保證圖象清晰的前提下，應盡可能采用低電流（μA）進行透視。

3、當手按下自鎖啟動按鈕時，X射線管發出射線，在數顯面板上有工作指示燈指示，再次按動自鎖啟動按鈕或定時時間到，X射線管停止工作（定時設定在1分鐘左右）。4、本儀器宜間斷使用，若連續工作時間過長，超過本機有效工作溫度范圍，本機能自動關機，此時在數顯板上超溫指示燈亮，需停機片刻待溫度降低后才能恢復工作，停機時間視環境溫度而定。

當接通電源，按下啟動按鈕時，整機便開始工作。由主控器發出的脈沖信號，經功率放大，倍壓產生高壓給X射線管陽極，同樣主控Ⅱ發出的脈沖信號經放大給X射線管燈絲，使X射線管產生X射線，并通過數顯面板顯示出相應的值KV/μA。此時被測物體放在X射線源與像增強器之間，像增強器的顯示屏就顯示出被透視物的清晰圖像。為使儀器穩定可靠地工作，系統采用脈沖寬調技術，使管電流、管電壓保持恒定，X射線管以最佳狀態工作。并有高壓慢啟動功能，使X射線管陽極無高壓過沖現象。主控制器采用微型貼片器件，并以20KHz頻率工作，使整個系統效率大為提高，消除了噪聲，為操作人員提供了安靜的使用環境，同時也縮小了體積。透視儀電源采用高頻高效率開關電源，并具有全面的保護措施。為確保透視儀的安全，整機加有多種保護裝置，使其安全可靠。

醫用

醫用便攜X光機也叫做醫用手提X光機或醫用X光透視儀。此類X光機適用于醫用，主要用于診所、鄉鎮衛生院，運動員訓練部門及學校醫務室等部門。由于其成本低、X射線劑量低(安全度高)、操作簡單、體積小、大多可連接電腦進行處理打印等，滿足了不足以容納大型X光機設備的醫療機構的設備空白，受到了眾多醫療行業及工作者的青睞。

工業

用于工業部門的工業檢測X光機，通常為工業無損檢測X光機（無損耗檢測），此類便攜式X光機可以檢測各類工業元器件、電子元件、電路內部。例如插座插頭橡膠內部線路連接，二極管內部焊接等的檢測。BJI-XZ、BJI-UC等工業檢測X光機是可連接電腦進行圖像處理的X光機，此類工業檢測便攜式X光機為工廠家電維修領域提供了出色的解決方案。

礦山皮帶檢測

此類便攜式X光機屬于專用型便攜式X光機、專門用應用于礦山煤礦行業的傳輸皮帶安全透視檢測。機器可固定在皮帶面的兩端，對皮帶內部鋼絲等進行透視檢測，屬于高頻、低劑量高清晰X光機。

鞋業制造專用

鞋業制造X光機可用于皮鞋、鞋業制造商檢測制造過程中鞋釘?shù)陌卜盼恢?，以免因鞋釘安放位置不佳?dǎo)致皮鞋對消費者造成安全危害。皮鞋制造專用X光機為分體式X光機，成像面積大，可直接連接電腦觀測皮鞋透視畫面，以檢測鞋內鞋釘及是否有異物。

一.X射線源

二.X射線控制系統

三.電源

一.X射線源由高壓倍加器,X射線管組成

高壓倍加器提供X線管燈絲電源和高電壓

X射線管為一高真空的二極管，杯狀的陰極內裝著燈絲；陽極由呈斜面的鎢靶和附屬散熱裝置組成。

冷卻方式采用密封油冷循環冷卻

二.X射線控制電路開信號實現提供給射線源所需電壓和燈絲信號,并監控X射線源工作狀態。

三. 射線源發生器的電源來自電網220V提供,X射線發生器使用對電網要求是波動小于+-10%(有穩壓要求除外)

X線是一種波長很短的電磁波。波長范圍為0.0006～50nm。X線安檢中常用的X線波長范圍為0.008～0.031nm(相當于40～150kV時)。在電磁輻射譜中，居γ射線與紫外線之間，比可見光的波長要短得多，肉眼不可見。

射線成像主要利用射線的穿透性,熒光效應和攝影效應

X射線與物體相互作用

1.光電效應

2.康普敦散射（非相干散射）

3.瑞利散射（相干散射）

4.電子偶效應

X線的發生程序是首先接通電源，經過降壓變壓器，供X線管燈絲加熱，產生自由電子并云集在陰極附近。當升壓變壓器向X線管兩極提供高壓電時，陰極與陽極間的電勢差陡增，處于活躍狀態的自由電子，受強有力的吸引，使成束的電子，以高速由陰極向陽極行進，撞擊陽極鎢靶原子結構。此時發生了能量轉換，其中約1%以下的能量形成了X線，其余99%以上則轉換為熱能。前者主要由X線管窗口發射，后者由散熱設施散發（以克金公司采用的140KV 美國斯派曼射線源為例）發生器原理

X射線是由燈絲管產生的,當燈管燈絲上電,燈管兩極分別加上+/-70V電壓時,就會有X射線發射出來。

XRAY提供相應的反饋信號,供閉環控制用采用脈寬調制技術,工作頻率在30KHZ左右.電壓電流閉環調整,并設有過壓,過流保護。

工作原理

X射線安全檢查設備是借助于傳送帶將被檢查行李送入履帶式通道完成的。行李進入通道后，將阻擋光障信號，檢測信號被送至控制單元，觸發射線源發射 X 射線束。一束經過準直器的非常窄的扇形 X 射線束穿透?jìng)魉蛶系男欣钗锲仿涞诫p能量探測器上，高效半導體探測器把接收到的 X 射線變?yōu)殡娦盘?hào)，這些很弱的電流信號被直接量化，通過通用串行總線傳送到工業控制計算機作進一步處理，經過復雜的運算和成像處理后得到高質量的圖像。

外表污物需用細紗布蘸洗潔精作干凈處置，切忌用酒精或酸性試劑擦其外表，以免破壞儀器的外表光亮度。

(二). 維修

便攜式X光機(21EHERO-50XA)為精細儀器，由專業人員合營公用裝備才干維修。修繕時起首掃除直不雅毛?。ㄈ纾憾叹€、碰線、按鍵開關、熔絲等），不要私自拆開主機及開關電源。

1，零件零碎普通毛病檢測辦法：

1.1數顯板上有X射線管電壓、電流顯示，即以為有射線發生，若熒光屏不亮，普通是影像加強器有毛病，需改換。

1.2數顯表亮，但無X射線管電壓電流顯示，此可判別為供電電源正常，毛病在主控板或倍壓器上，需前往維修。

1.3零件通電后后面板有顯示，但不克不及正常任務，任務指導燈不亮，需求反?。篴、反省驅動板插接件能否結實；b、后面板插接件能否結實；c、驅動管插接能否結實。

1.4零件通電后過溫指導燈常亮，需求反省：a、反省高壓射線源的溫度能否過高，如不高需反省高壓射線源底座插接件能否結實。

1.5零件通電后不任務，需反?。篴、反省24V電源能否正常；b、后面板能否有顯示，如不正常需返廠維修；c、反省DC/DC模塊，不正常需返廠維修。

1.6如加強器、倍壓棒壞需求返廠借助消費裝備來維修。

2 圖像調劑辦法及步調：

零件在開機之前應將電壓、電流調理到最小地位，開機后再將電壓、電流依據被透視物體的巨細、薄厚來做響應的調劑，直至圖像明晰為止，參考值如下：

2.1、關于成人四肢透視普通調理顯示面板旋鈕：電流0.5mA，電壓65-90KV；

2.2、關于兒童四肢透視普通調理顯示面板旋鈕：電流0.3-0.5mA，電壓45-65KV。

2.3、關于其他物體，依據實踐狀況來調理。
