低溫截止閥 低溫截止閥DJ41F-16P 低溫法蘭截止閥產品說明:

上海怡凌是專業生產低溫截止閥廠家，提供最新低溫截止閥全系列價格和低溫截止閥技術參數，如果您對低溫截止閥有需求歡迎來電咨詢。

低溫截止閥產品特點

本產品適用于低溫貯槽、槽車和罐車上切斷和流通介質，并在出現故障時能及時切斷介質。

這種新型閥門具有結構簡單、體積小、重量輕、密封可靠、操作方便、啟閉靈活、適用性廣等優點，廣泛用于LO2、LN2、LAr、LNG、LHe及其它低溫介質,具有防火、防靜電、防爆功能。

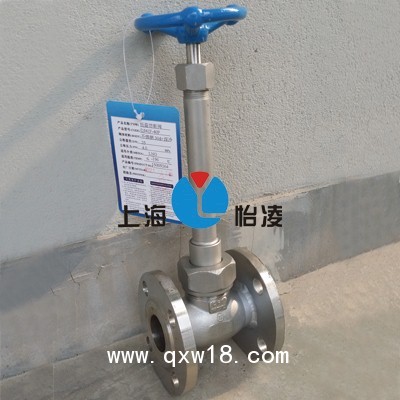

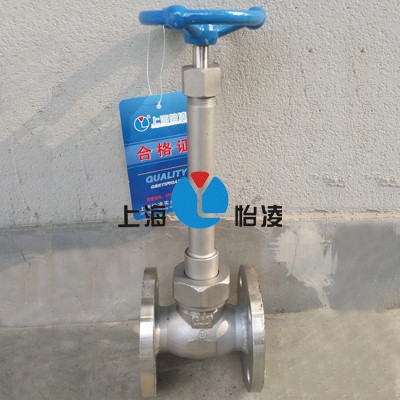

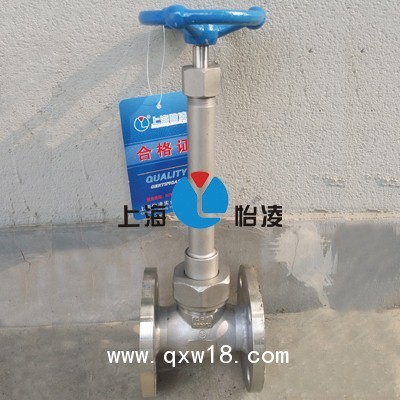

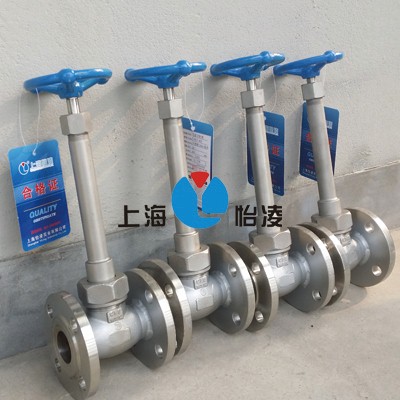

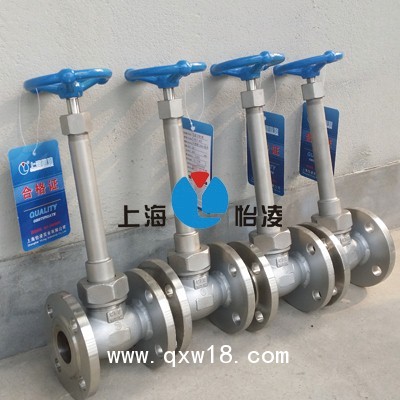

低溫截止閥產品圖片

低溫截止閥

低溫截止閥產品規范

低溫截止閥公稱壓力：1.6 MPa,2.5 MPa,4.0 MPa,6.4MPa

低溫截止閥公稱通徑：20mm～200mm

低溫截止閥適用介質：LO2、LN2、LAr、LHe、LAir、LNG等

低溫截止閥適用溫度：-268℃～+75℃

低溫截止閥連接方式：法蘭

低溫截止閥介質流向：由閥瓣上面向下流

低溫截止閥氣源壓力：0.3～0.6MPa

低溫截止閥緊急切斷溫度：70±5℃

低溫截止閥性能等級：泄漏量按JB/T7749-1995

低溫截止閥執行標準：JB/T7749-2005；JB/T9094-1999；JB/T4780-2002

低溫截止閥主要零部件材料

低溫截止閥閥體、閥蓋、閥瓣、閥桿：不銹鋼304/316

低溫截止閥填料：PTFE

低溫截止閥密封圈：PTFE或PCTFE

低溫截止閥氣缸、支架：鑄鋁

低溫截止閥相關型號： DJ41F-16P、DJ41F-25P、DJ41F-40P、DJ41F-64P

低溫截止閥外型尺寸與連接尺寸

產品型號				低溫截止閥				重量 (kg)
通徑 DN(mm)	尺寸							?
	A	H	h		D0	RA	b
20	90	400	200		100	25.5	8	6
25	100	400	200		100	32.5	8	6.2
32	110	468	204		120	38.5	10	10.5
40	120	523	230		120	45.5	10	10.7
50	150	523	230		120	57.5	15	17.8
65	180	651	250		120	76.5	15	20.5
80	210	736	320		160	89.5	15	32.1
100	250	736	320		160	108.5	20	50.4
125	300	1020	470		300	133.5	25	68.6
150	350	1050	500		300	159.5	25	95.4
200	430	1150	600		300	219.5	25	151.1
?	?	?	?	?	?	?	?	?

低溫截止閥訂貨須知

請您盡量了解口徑、壓力、使用介質及工況條件，以便我公司提供更準確、更有針對性的服務。低溫截止閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海怡凌低溫截止閥說明書的一部分，供選型參考之用。詳細說明書以及CAD圖紙、CAXA圖紙、SW三維圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
