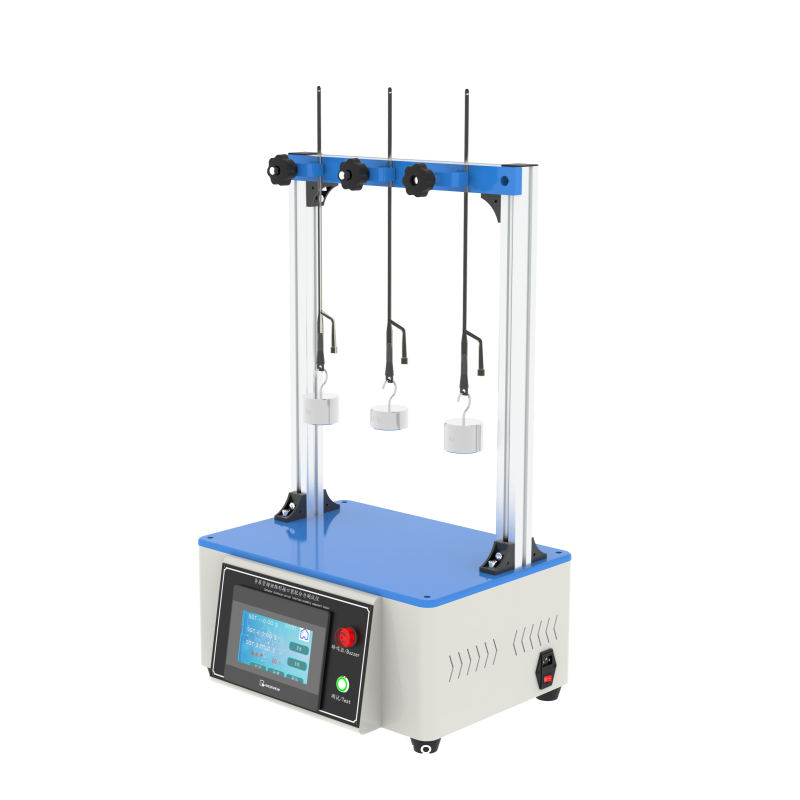

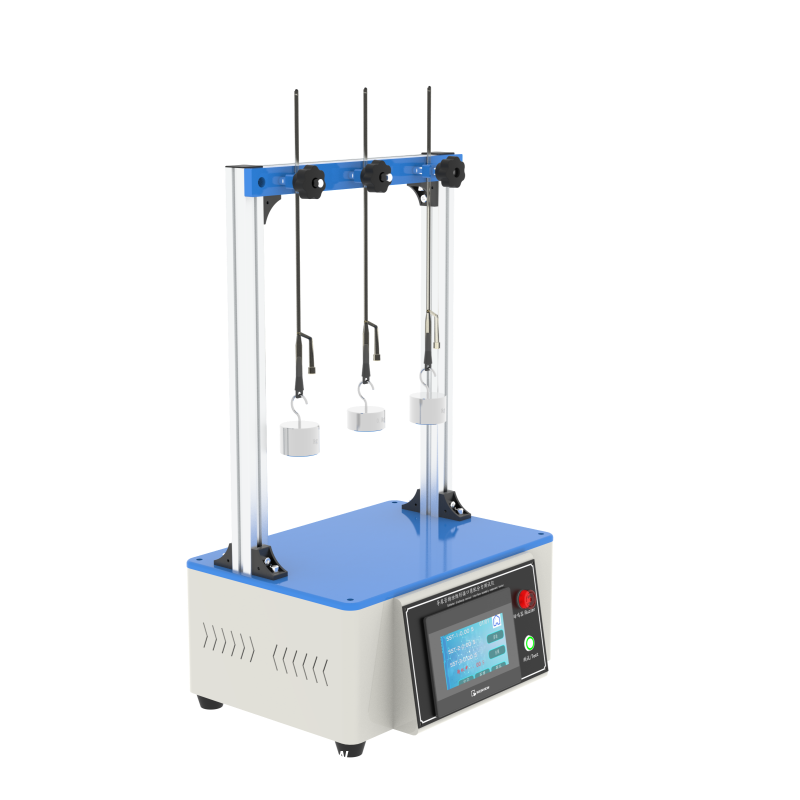

導尿管排泄錐形接口裝配分離力測試儀產品說明:

一，儀器特征

本設備是檢驗生產廠家產品性能的檢測設備。由可編程控制器，觸摸屏，力值傳感器，傳動裝置，機載打印機等組成，提供中英文菜單顯示，具備人機對話設定各項參數自動運行測試模式。另增設生產單位，生產批次機打輸入，使測試結果更加規范化標準化。信息安全方面采用三級密碼，讓信息安全可靠。測試操控范圍包括：公稱容量、芯桿位移、打印設定、測試、上行、下行、時間、標定，檢定等功能設定。搭配機載打印測試可實時顯示測試載荷，滑動性數據（起始力，平均力，最大推力）。針對測試結果自動判斷，不合格則啟動自動蜂鳴報警，并由打印機打印出測試數據及結果以供分析。

二，測試原理：

將規定的試檢連接器與尋尿管的形接口連接，施加一軸向拉力,檢驗其連接處是否分離

三，測試標準：YY0325-2016

四，技術參數：

操作界面：簡體中文/英文

測試標準：YY0325-2016

砝碼范圍：1-5公斤含連接裝置

時間計時器：觸摸屏顯示

產品凈重：15kg

外形尺寸：430×290×1400（mm）

電???源：AC90V-240V/50Hz（自適應寬電壓）

整機功率：70W

可編程控制器：PLC控制系統

觸摸屏：7寸威綸通彩色觸摸屏

測力機構：內置

打印機：嵌入式打印機

B.1原理

將規定的試驗連接器與導尿管的排泄錐形接口連接施加一軸向拉力檢驗其連接處是否分離。

B.2儀器

?

B21試驗連接器剛性材料制造其尺寸如圖所示。 B22夾具或類似裝置供懸掛導尿管。

B.2.3碼試驗連接器的連接裝置對于規格小于或等于33mm的導尿管連接裝置與砝碼的總質量為075kg;對于規格大于33mm的導尿管,連接裝置與砝碼的總質量為1kg。 B.2.4計時器。

B.3步驟 試驗在(23士2)℃下進行。

?

使導尿管的排泄錐形接口和連接器清潔干燥。

將連接器插于排泄錐形接口插人深度為10mm以上(即達到或超過連接器上的標線)。

從排泄錐形接口與管身間的連接處附近選取一點用夾具(B22)夾持將導尿管懸掛。

手持砝碼接于導尿管的排泄錐形接口上輕輕向下放碼直至其懸掛于導尿管上，保持1min并進行觀察。

記錄試驗連接器是否與錐形接口分離。
