沖擊波治療儀產品說明:

本產品為沖擊波治療儀，利用壓縮空氣產生的能量驅動治療手柄內的子彈體，使子彈體脈沖式?jīng)_擊治療頭，利用二者的彈性碰撞產生壓力波，經皮傳導作用于疼痛部位治療的設備。其中， 沖擊頻率1Hz～21Hz范圍連續可調，壓強1Bar～5Bar范圍連續可調。

產品適用于醫療機構、醫院等場所。

用戶必須具備必要的熟練技術和操作手冊的知識，以按照預期用途使用本設備，本設備只能由具備資格且經過培訓并掌握使用方法的醫療專業人員根據說明書使用。

產品主要安全特征

a)按防電擊類型分類：I類設備；

b)按防電擊的程度分類： B型應用部分；

c)按對進液的防護程度分類：IPX0等級；

d)非AP/APG型；

e)按運行模式分類：連續運行；

f)設備的額定電壓和頻率：A.C.220V±22V，50Hz±1Hz；

g)額定輸入功率：150VA；

h)不具有對除顫放電效應防護的應用部分；

i)不具備信號輸入、輸出部分；

j)為非永久性安裝設備；

2、產品性能

聲明：我公司可提供電路圖、元器件清單、圖注、校正細則等維修使用資料，若有本手冊未涉及的問題，請聯絡山杰醫療科技（鄭州）有限公司！

3、主要結構組成

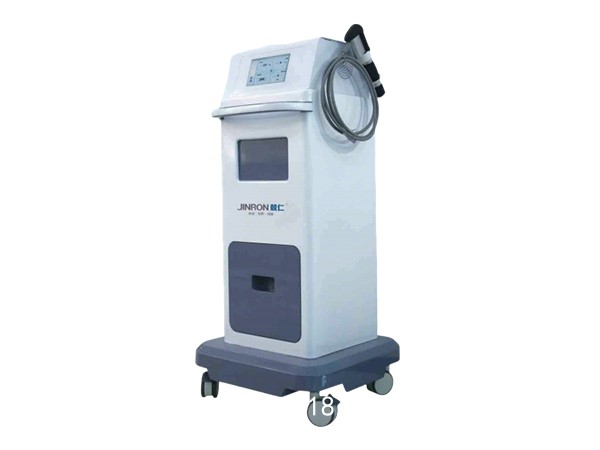

3.1結構組成：沖擊波治療儀（以下簡稱治療儀）由主機、電源線、控制手柄組成。

3.2型號規格和配置見下表：

4、工作原理及作用機理

工作原理：沖擊波治療儀是利用壓縮氣體產生的能量驅動手柄內的子彈體，使子彈體脈沖式?jīng)_擊治療頭，利用二者的彈性碰撞產生壓力波，經皮傳導作用于疼痛部位治療的設備。

作用機理：通沖擊波治療儀將壓縮空氣經程序控制產生的脈沖聲波轉換成高精準的彈道式?jīng)_擊波，利用設備特有的頻率，通過治療探頭的定位和移動作用于人體。沖擊波作用于人體可產生下列效應。

空化效應：當壓力達到一定值時空化泡發生的生長和崩潰的動力學過程；

應力效應：在組織細胞表面產生力的作用，在骨的生長、吸收和重建中起重要調節作用；

鎮痛效應：沖擊波對軸突進行強刺激可以產生鎮痛作用；

代謝激活效應：促進局部血液循環，加速組織新陳代謝，促進損傷組織愈合。
