早期的加速器只能使帶電粒子在高壓電場中加速一次，因而粒子所能達到的能量受到高壓技術的限制。為此，象R. Wideröe等一些加速器的先驅者在20年代，就探索利用同一電壓多次加速帶電粒子，并成功地演示了用同一高頻電壓使鈉和鉀離子加速二次的直線裝置，并指出重復利用這種方式，原則上可加速離子達到任意高的能量（實際上由于受到狹義相對論影響，實際只能加速到25-30MeV）。但由于受到高頻技術的限制，這樣的裝置太大，也太昂貴，也不適用于加速輕離子如質子、氘核等進行原子核研究，結果未能得到發展應用。

早期

早期的加速器只能使帶電粒子在高壓電場中加速一次，因而粒子所能達到的能量受到高壓技術的限制

回旋加速器的理論

1930年，Earnest O. Lawrence提出了回旋加速器的理論，他設想用磁場使帶電粒子沿圓弧形軌道旋轉，多次反復地通過高頻加速電場，直至達到高能量。1931年，他和他的學生利文斯頓（M. S. Livingston）一起，研制了世界上第一臺回旋加速器，這臺加速器的磁極直徑只有10cm，加速電壓為2kV，可加速氘離子達到80keV的能量，向人們證實了他們所提出的回旋加速器原理。隨后，經M. Stanley Livingston資助，建造了一臺25cm直徑的較大回旋加速器，其被加速粒子的能量可達到1MeV?；匦铀倨鞯墓廨x成就不僅在于它創造了當時人工加速帶電粒子的能量記錄，更重要的是它所展示的回旋共振加速方式奠定了人們研發各種高能粒子加速器的基礎。

二個重要的階段

30年代以來，回旋加速器的發展經歷了二個重要的階段。前20年，人們按照勞倫斯的原理建造了一批所謂經典回旋加速器，其中最大的可生產44MeV的α粒子或22MeV的質子。但由于相對論效應所引起的矛盾和限制，經典回旋加速器的能量難以超過每核子20多MeV的能量范圍。后來，人們基于1938年托馬斯（L. H. Thomas）提出的建議，發展了新型的回旋加速器。因此，在1945年研制的同步回旋加速器通過改變加速電壓的頻率，解決了相對論的影響。利用該加速器可使被加速粒子的能量達到700MeV。使用可變的頻率，回旋加速器不需要長時間使用高電壓，幾個周期后也同樣可獲得最大的能量。在同步回旋加速器中最典型的加速電壓是10kV，并且，可通過改變加速室的大小（如半徑、磁場），限制粒子的最大能量。

等時性回旋加速器

60年代后，在世界范圍掀起了研發等時性回旋加速器的高潮。等時性回旋加速器（Isochronous cyclotron）是由3個扇極組合（compact-pole 3 sector）的回旋加速器，能量可變，以第一和第三偕波模式對正離子進行加速。在第一偕波中，質子被加速到6 MeV~ 30 MeV, 氘核在12,5 MeV~25 MeV, α粒子在25 MeV~50 MeV, He3 +2離子在18 MeV ~62 MeV 。磁場的變化通過9對圓形的調節線圈來完成，磁場的梯度與半徑的比率為(4,5 - 3,5)×10-3 T/cm。磁場方位角通過六對偕波線圈進行校正。RF系統由180°的兩個Dee組成，其操作電壓達到80kV，RF振蕩器是一種典型的6級振蕩器，其頻率范圍在8,5 - 19 MHz 。通常典型的離子源呈放射狀，并且可以通過控制系統進行遙控，在中心區域有一個可以活動的狹縫進行相位調節和中心定位。使用非均勻電場的靜電偏轉儀（electrostatic deflector）和磁場屏蔽通道進行束流提取，在偏轉儀上的最大電勢可達到70 kV 。對30 MeV強度為15 mA質子在徑向和軸向的發射度（Emittance）為16p mm.mrad 。能量擴散為0.6%，亮度高，在靶內的束流可達到幾百mA。用不同的探針進行束流強度的測量，這些探針有普通TV的可視性探針；薄層掃描探針和非截斷式（non-interceptive）束流診斷裝置。系統對束流的敏感性為1mA ，飛行時間精確到0,2 ns 。束流可以傳送到六個靶位，可完成100%的傳送。該回旋加速器最早在1972年由INP建造，它可使質子加速達到1 MeV，束流強度為幾百mA，主要用于回旋加速器系統（離子源、磁場等）的研究。

70年代以來，為了適應重離子物理研究的需要，成功地研制出了能加速周期表上全部元素的全離子、可變能量的等時性回旋加速器，使每臺加速器的使用效益大大提高。此外，還發展了超導磁體的等時性回旋加速器。超導技術的應用對減小加速器的尺寸、擴展能量范圍和降低運行費用等方面為加速器的發展開辟新的領域。同步加速器可以產生筆尖型（pencil-thin ）的細小束流，其離子的能量可以達到天然輻射能的100，000倍。通過設計邊緣磁場來改變每級加速管的離子軌道半徑。最大的質子同步加速器是Main Ring（500GeV）和Tevatron（1TeV）在Fermi National Accelerator Laboratory Chicago ；較高級質子同步加速器的是在Geneva的 European Laboratory for Particle Physics (CERN)安裝應用的SPS(Super Proton Synchrotron), 450 GeV。

勞倫斯(E.O.Lawrence,1901-1958)因此獲得1939年諾貝爾物理學獎.

作用:

（1）磁場的作用

帶電粒子以某一速度垂直進入勻強磁場時，只在洛倫茲力作用下做勻速圓周運動，其中周期與速率和半徑無關，使帶電粒子每次進入D形盒中都能運動相等時間（半個周期）后，平行于電場方向進入電場中加速。

（2）電場的作用

回旋加速器的兩個D形盒之間的窄縫區域存在周期性的變化的并垂直于兩D形盒直徑的勻強電場，加速就是在這個區域完成的。

（3）交變電壓

為了保證每次帶電粒子經過狹縫時均被加速，使其能量不斷提高，要在狹縫處加一個與粒子運動的周期一致的交變電壓。

相關應用:

1995年中國原子能科學研究院與比利時IBA共同研制的cyc-30型回旋加速器投入使用，生產各種醫用同位素。2006年6月23日，中國首臺西門子eclipse HP/RD醫用回旋加速器在位于廣州軍區總醫院內的正電子藥物研發中心正式投入臨床運營。

eclipse HP/RD采用了深谷技術、靶體及靶系統技術、完全自屏蔽等多項前沿技術，具有高性能、低消耗、高穩定性的優點。

回旋加速器是產生正電子放射性藥物的裝置，該藥物作為示蹤劑注入人體后，醫生即可通過PET/CT顯像觀察到患者腦、心、全身其它器官及腫瘤組織的生理和病理的功能及代謝情況。所以PET/CT依靠回旋加速器生產的不同種顯像藥物對各種腫瘤進行特異性顯像，達到對疾病的早期監測與預防。

進口品牌：GE

GE醫療集團隸屬于GE（通用電氣）公司，提供革新性的醫療技術和服務，以滿足需求，使全世界更多的人能夠以更可負擔的成本獲得更好的醫療服務。GE醫療集團在醫學成像、軟件和信息技術、患者監護和診斷、藥物研發、生物制藥技術、卓越運營解決方案等多個領域，助力專業醫務人員為患者提供優質的醫療服務。

GE醫療集團從1979年開始在中國開展業務，于1986年在北京成立了第一個辦事處。1991年，航衛通用電氣醫療系統有限公司在北京成立，成為GE在中國的第一家合資企業。目前，GE醫療在中國建立了包括獨資和合資企業在內的多個經營實體，擁有員工7,000多名。GE醫療在中國共擁有幾大全球生產基地：在北京建有CT掃描系統、磁共振成像系統和X光成像系統工廠，在上海有生命科學基地，在無錫建有超聲和患者監護儀設備工廠，在桐廬建有濾紙生產基地，在深圳建有醫用面罩生產基地。此外，主要生產磁共振磁體的天津生產基地正在建設中。

GE醫療在中國業務范圍廣泛，包括研發、設計、采購、生產、銷售、營銷和服務等各個領域，涵蓋集團在全球提供的所有技術與服務?；贕E中國研發中心和GE全球其他研發中心的基礎性研究，由在中國的1,000名工程師組成的GE醫療技術研發團隊，正為中國和全世界開發領先的醫療產品與技術。

2009年5月，GE在全球啟動“健康創想”戰略，承諾在六年內投資60億美元用于改善公眾健康，通過創新科技降低醫療成本、增加醫療機會、提高醫療質量。該戰略與中國醫改和“十二五”衛生發展總體目標高度契合。GE醫療中國將以此繼續向高端醫療市場提供領先的醫療解決方案，實現從產品和服務到個性化和全方位解決方案的轉變，保持在技術創新和市場方面的領先地位，同時切實配合政府“?；?、強基層”的方針和健全基層醫療設施與機構的目標，積極開拓基層醫療市場，滿足本土市場需求。

品牌：GE

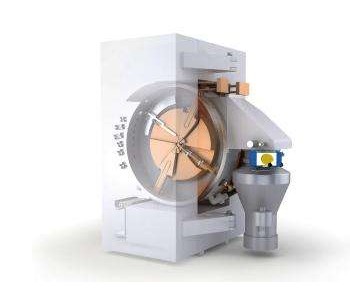

型號：Qilin回旋加速器

產品介紹：

經過多年技術研究，推出的Qilin回旋加速器是其旗下主打名星招商產品，屬于核醫學設備常規目錄產品，是 標準配置產品，公司對產品進行了技術升級，該Qilin回旋加速器擁有多項技術專利和突破，深受廣大經理商和用戶的青睞，產品一經推出， 在激烈的市場競爭中脫穎而出，反響熱烈。
