按被加速粒子的種類，可分為電子直線加速器、質子直線加速器、重離子直線加速器和超導直線加速器等。

歷史：

直線加速器的雛形概念最早是由英國科學家G.Ising在1924年提出，1924年他在一篇名為《產生高壓極隧射線方法原理》的文章中提出了一個直線加速器的設計圖樣。根據G.Ising的文章，直線加速器由一個直的真空管道和一系列的帶孔的金屬漂移管組成。粒子的加速是通過相鄰的漂移管之間的脈沖電場完成的，電場和粒子的同步是由電壓源和相應的漂移管之間的傳輸線長度的時間延遲來實現。同時他在文章中寫道：“現在來深入討論實現這一想法的細節問題和可能遇到的困難為時尚早，我希望不久能做一個實驗。”這個建議在當時由于電磁技術的水平所限制的確難以實現。但是這個概念相當重要，對直線加速器的發展產生了里程碑式的影響。到了1928年，直線加速器的概念正式被德國科學家RolfWideroe提出，他完成了世界上第一臺直線加速器。R.Wideroe在《產生高電壓的新原理》一文中描述了這臺加速器的原理，同G.Ising的理念不同，加速器的漂移管是交替的接高頻電源和接地。移管的長度隨著粒子速度的增加而變長，保證粒子每次可以在正確的時間到達間隙從而被加速。在該加速器中，束流首先形成束團，然后進行高效率的加速。束流在加速時間內處于加速間隙感受加速電場，當電場反向的時候，束團處于漂移管中，這時漂移管屏蔽了減速電場，從而使整個過程是一個加速過程。[2]

1928年E.維德羅提出加速原理。早期利用頻率不太高的交變電場加速帶電粒子，1946年后利

用射頻微波來加速帶電粒子。在柱形金屬空管（波導）內輸入微波，可激勵各種模式的電磁波，其中一種模式沿軸線方向的電場有較大分量，可用來加速帶電粒子。為了使沿軸線運行的帶電粒子始終處于加速狀態，要求電磁波在波導中的相速降低到與被加速粒子運動同步，這可以通過在波導中按一定間隔安置帶圓孔的膜片或漂移管來實現。電子的質量很小，僅幾兆電子伏。

中國科學院高能物理研究所35MeV質子直線加速器的加速腔的能量時，電子的速度已接近光速，帶圓孔的膜片裝置適用于加速電子；質子或離子的質量較大，其速度較低，常采用帶漂移管的裝置。1966年建成的美國斯坦福電子直線加速器管長3050米，電子能量高達22吉電子伏，脈沖電子流強約80毫安，平均流強為48微安。

直線加速器原理

加速器是由三根用絕緣材料制成的高柱和在它們中間的加速器管組成。加速器靠真空泵保持真空。外表流線型，不僅為了美觀，而且為了防止從任何棱角或突出部分形成意外的放電。

在加速器管中有金屬圈，它們同高壓發生器相連的方式能使一系列金屬圈的負壓由底部向頂端逐漸升高。生產質子的離子源安裝在加速器管的上端。帶正電的質子由于受到帶負電的金屬圈的吸引而順管射下——由于下面金屬圈的負電壓不斷增大，質子的速度也不斷增加。在加速器管的地端的地板下面，有一間裝有接收器的小室，質子能夠在這里同物質碰撞，在此過程中，轟擊能夠引起原子核的蛻變。

主要特點

束流的注入和引出很方便，束流強、傳輸效率高、束品質較好，可由前至后分段設計、制造和調試。由于加速器不存在偏轉束的同步輻射限制，可將電子束加速到很高能量，是下一代超高能對撞機的唯一候選者（見對撞機）。為使加速器有適當?shù)拈L度，軸上加速電場強度一般在5—25兆伏/米，需要很大的微波功率源，因此單位束流功率所需造價和運行費用較高?，F(xiàn)今提出的超導加速器可有效地降低運行費用。

電子直線加速器

可采用行波或駐波加速粒子。當采用行波加速時，可使結構設計成等阻抗或等梯度型。等阻抗型是一種均勻的加速結構，即結構的各尺寸沿軸不變，便于設計和制造，缺點是微波功率在結構中的損耗不均勻，對較長的直線加速器來說，沿軸的結構溫控較不容易。等梯度型加速結構避免了這個缺點，代價是沿軸的結構尺寸有慢變化，使設計和制造較復雜些。

質子直線加速器

質子的靜止質量是電子的1,800多倍，在其很長的加速范圍內，速度遠小于或小于光速，因而采用駐波加速結構，以獲得較高的有效分路阻抗和加速效率。質子的動能由1兆電子伏到1,000兆電子伏，其速度由光速的4.6%到87.5%。為使結構在不同能區均有較高的加速效率，需采用不同的結構。如：①質子的動能由小于1兆伏加速到幾兆伏，可采用高頻四極型加速結構（Radio Frequency Quadrupole，RFQ）。在一圓柱腔的中心部位，方位角對稱地設置四個軸向高頻電極，在它們所圍的近軸區，產生四極聚焦電場，以徑向聚焦束流；沿軸可周期性地調變每個電極的徑向尺寸，以得到在軸向群聚和加速束流的軸向電場。它兼具聚束、聚焦和加速幾種作用，是20世紀70年代興起的加速結構，選用頻率為200—400兆赫。②質子動能要由幾兆電子伏加速到150兆電子伏左右，可采用漂移管型結構（又稱阿爾瓦雷茨結構），是20世紀40年代末由L.阿爾瓦雷茨首先提出和建造的。在圓柱形腔內，沿軸周期性地設置長度隨能量漸增的電極。當高頻電場處在正半周時，質子束團在電極間被加速；當處在負半周時，質子束團躲在電極內不受負半周減速場的影響而漂移前進，故又稱電極為漂移管。在漂移管內安放四極磁鐵，可徑向聚焦束流，選用的頻率為200—400兆赫。③當質子動能要由150兆電子伏加速到更高能量，通常采用耦合腔加速結構。在該能區內對質子束的徑向聚焦已較容易，可將四極磁鐵移到加速腔外，使頻率提高到800—1,300兆赫，以提高加速效率。這種結構也可用于加速電子，工作頻率通常為1,300—3,000兆赫。

重離子直線加速器

較接近于質子直線加速器，只是在同樣動能下，粒子運動速度更低，因而工作頻率也更低，一般在27—150兆赫左右。早期的這類加速器，采用維德羅加速結構?，F(xiàn)代的這類加速器按能區可采用高頻四極型或阿瓦萊茲型?，F(xiàn)今發展的重離子加速結構，如柱形和平面螺旋線結構、分離環諧振腔結構等，它們的特點是徑向尺寸較小、公差要求較松、可做成許多短腔組合成整臺加速器，既便于采用超導技術，又利于展寬重離子的范圍和能量連續可變的需求。

超導直線加速器

利用超導材料做成的結構，其功耗幾乎可略去不計，因而可用較小微波功率建立較高的加速電場。這類加速腔大多采用內表面涂有氧化保護層的純鈮材料制成，置于液氮和液氦逐級冷卻的低溫容器中，可冷卻至4.2K或更低。加速電場可達幾兆伏/米至20兆伏/米以上。將超導腔用于高能直線加速器，優勢更顯著。如用于強流質子直線加速器的高能段（約150—1,000兆電子伏），由于功耗可略去不計，可選用束通道孔徑較大的結構，可有效避免高能強流束沿途損失造成嚴重的放射性污染。此外，還有利于提高加速場強，減小設備規模和運行費用等。提議中的超導正負電子直線對撞機（TESLA），選用比其他同類對撞機方案（5,700—11,400兆赫）低得多的頻率（1,300兆赫）和較大的束孔徑，除仍有較高的加速電場（約25兆伏/米）外，束流在腔壁上感生的尾場相對很小，較易確保束流的高品質（發射度小、能散小等）。

直線加速器是各類加速器中被最廣泛應用的加速器類型（見粒子加速器）。

產品用途

雙光子醫用直線加速器是用于癌癥放射治療的大型醫療設備，它通過產生X射線和電子線，對病人體內的腫瘤進行直接照射，從而達到消除或減小腫瘤的目的。

產品特點

①能量分檔多，能量范圍寬。

醫用直線加速器

醫用直線加速器

設計有完善的多級安全聯鎖，確保人員和設備的安全。

②全數字化的設計，整機采用計算機控制，操作軟件采用圖形界面，操作更簡便。自動頻率控制（AFC）、自動束流控制（AIC）、劑量監視和自動均整度控制（ADC）等控制系統全部采用微處理器控制，劑量更穩定。

③獨立雙通道的電離室設計，確保劑量測量的準確性。偏轉系統采用滑雪式消色散結構，可獲得更好的束流分布。

④加速管采用行波反饋系統，具有能量范圍寬、能量穩定性高、束流能譜好，快速瞬態反應等的特點。配合大功率的微波反饋系統，最高微波能量高達6MW。

⑤限束裝置的上下光闌可分別獨立運動，適應不同治療種類的需要。中心精度高?？膳渫庵玫腦刀、多葉光柵等適形治療系統。具有遠程故障診斷功能，可通過互聯網協助用戶進行維護，維修更簡便。

瓦里安醫療設備（中國）有限公司經營范圍：生產Ⅲ類：Ⅲ-6832-1醫用高能射線治療設備，Ⅱ類：Ⅱ-6831-1醫用X射線管、管組件或源組件；研究醫用輻射技術；開發Ⅲ類：Ⅲ-6832-1醫用高能射線治療設備，Ⅱ類：Ⅱ-6831-1醫用X射線管、管組件或源組件；銷售自產產品；提供自行開發技術的轉讓及醫用輻射技術服務、技術咨詢（涉及專項審批的，獲取后方可經營）。工業用X射線附屬設備及部件、Ⅲ類：醫用高能射線設備、醫用電子儀器設備、軟件、Ⅱ類：醫用X射線附屬設備及部件的批發、傭金代理（拍賣除外）、研發和進出口業務（涉及配額許可證管理、專項規定管理的商品按照國家有關規定辦理）；上述產品的技術咨詢、技術服務；商務咨詢。（依法須經批準的項目，經相關部門批準后依批準的內容開展經營活動。

美國Varian直線加速器系統產品介紹：

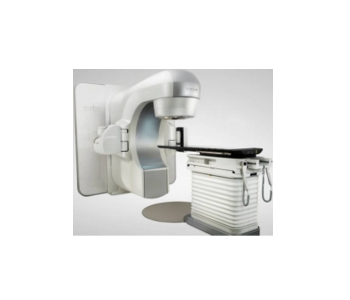

美國瓦里安

Trilogy

直線加速器是目前國際上最先進的放療專用設備，具有滿足臨床需要的光子線和電子線多檔能量組合，系統不僅可進行常規放療技術，還具有目前國際最先進精確放療技術如：圖像引導放療技術（IGRT）

調強放療技術(IMRT)、快速旋轉容積調強技術（Rapid Arc）、動態自適應放療技術（DART）等。

通過高精度和高穩定的劑量率為腫瘤患者提供全身各部位精確有效的治療。

容積調強(Rapid Arc)：放射治療領域的新革命

快速旋轉容積調強技術是近年放療領域的一項重大突破，該技

術得益于新直線加速器設備的革新性能設計，為放療的速度，精確度和病人舒適性提供了新的標桿。自09

年進入中國以來，目前國內僅4家醫療中心能開展此項技術，我院為華南地區第一家。

特點：

●通過高速動態多葉光柵、可變劑量率、可變機架旋轉速度，以優化的單次弧形調強照射完成治療。

●治療速度快，2分鐘完成病人擺位，2分鐘完成治療。劑量分布更理想，包括凹面形狀的腫瘤和各種復雜形狀的腫瘤都能

做到劑量高度適形。

●更少的漏射線、散射線，使周圍正常組織得到更好的保護。

●與傳統的調強放療相比照射時間減半，病人舒適度更高。常規放

療模式如電子線治療、非共面治療、自主呼吸門控治療仍然可以繼續使用

特點：

●創新性地將拍片、透視和錐形束CT

技術結合，高分辨率數字即時圖像和3D的CT

圖像，可為醫生提供準確的腫瘤位置及其活動情況。

●在線進行計劃與實時圖像匹配對比，自動修正三維坐標，精確引導擺位治療，最大限度減少照射野的偏離。

●掃描速度快，圖像分辨率高，圖像重建速度快。

●全自動運行，無須操作人員進出機房。治療床、機械臂均可在控制室進行遙控。

●所有IGRT

圖像不僅能在治療室內在線使用，也可在網絡上的工作站查看分析。

品牌：UJP/Hite
公司簡介

一、供應專業提供PET／CT影像中心工程整體方案規劃，設備配套供應，安裝實施，測試，機房運行技術支持和維護，人員專業培訓，中心網絡服務（service network)，以及項目融資等一攬子服務。根據已簽銷售協議（Distribution Agreement)，經授權銷售設備和品牌有:捷克UJP/HITEC(linac COLINE 6直線加速器)---OncoMED經授權為中國市場唯一銷售商New development，Made in EU and co-developed in Germany.OncoMed-Solutions has exclusive distribution rights for Asia，China，India，Middle East and Africa.新開發，歐洲制造，德國研發。OncoNED-Solutions公司經授權獨家銷售亞洲、中國、印度、中東和非洲市場.美國ABT Molecular Imaging Inc(ABT BG 75)，Biomarker Generator/Mini Cyclotron生物標志物發聲器/微型回旋加速（***Dose On Demand劑量按需即時產生PET示蹤劑，自屏蔽，單元式，獨一無二的領先設計，僅需30 M2房間）Philips(PET/CT，CT)Mediso(SPECT/CT/PET，SPECT/CT，PET/CT)Neusoft(PET/CT，CT，MR)Toshiba(CT，MRI)Accuray(Cyberknife射波刀，RT)BSD MEDICAL(RT)Elekta(Linear Accelerator直線加速器)Varian(High Energy Linear Accelerator高能直線加速器)Zeiss(Intrabeam system放射外科手術系統)Theraclion(Echopulse Robotic Ultrasound System脈沖回波機器人超聲系統)oncovision(PEM)OncoMED-Solutions(PET/CT+RT)中心，經典設備配套（可節約30％-50％）：PET/CT機（Neusoft）+迷你微型回旋加速器（ABT BG-75）+直線加速器（UJP/HITECH Coline 6）(PET/CT掃描成像)（PET檢查示蹤劑）（帶IMRT、IRGT、MLC功能放療機）作為腫瘤診斷與放射治療中心網絡的運營商及腫瘤診療服務解決方案提供商，OncoMED在過去的五年間，提供專業技術支持，在全球新興市場國家己成功運作建設超過25個PET／CT影像中心，分布在西歐，東歐（捷克，烏克蘭），俄羅斯，中亞，中東，亞洲（印尼，印度，越南），非洲國家。歡迎中國各醫療機構（醫院），投資機構（機構、公司、或個人投資者）共同合作，拓展醫療健康產業高端市場。

二、尋求合資合作（JV）oncoMED PET/CT影像中心設備中國市場銷售---尋求中國合資合作伙伴1.中外雙方成立合資合作企業OncoMED–Solutions(China)Co.，LTD.2.合資企業主營PET/CT醫療影像設備，以及RT放療中心放療設備。3.特別主打銷售產品：是捷克UJP/HITEC(linac COLINE 6直線加速器)，此產品系新開發，歐洲制造，德國研發；OncoNED-Solutions公司經授權獨家銷售亞洲、中國、印度、中東和非洲市場.誠招全國各地代理銷售。OncoMED-Solutions GmbH，Switzerland瑞士安可醫療影像工程有限公司中國區域聯系：陳先生186 50391303

主營產品：PET/CT+RT醫療影像中心整體解決方案供應商；配套設備供應PET/CT、CT、RT、MR、MRI、PEM，回旋加速器（Mini Cyclotron），直線加速器（Linac)，射波刀（Cyberknife），放射外科手術系統（Intrabeam system），脈沖回波機器人超聲系統（Echopulse Robotic Ultrasound System）。

直線加速器Linac（RT放療機）產品介紹：

新開發革命性產品，RT放療領域最經濟、最有效的利器，帶IMRT，IGRT和MLC功能。

功能用途

-普通放療-強調放療（IMRT）功能-影像引導放療（IGRT)-快速多光柵（MLC）

主要參數

6MV Linac：6MV

加速器是具有高壓大電流真空器件（加速管、磁控管、閘流管）以及相應的大功率微波傳輸器件、復雜的控制保護電路的大型放療設備，故障率相對較高。為減少故障率，延長真空器件的壽命，并確保安全治療，加速器的日常維護非常重要，根據其工作原理和筆者日常維護經驗，總結出如下幾點體會：

１機房要保持清潔、干燥

如果機房灰塵較多，且比較潮濕（特別是南方的梅雨季節），極易引起高壓打火，損壞部件，所以機房內應配備有除濕機、空調機，保證機房內的溫濕度要求。

２定期更換

冷水機內的冷卻水每半年更換一次水系統的蒸鎦水，清洗或更換過濾器，水路不通暢、水壓低可導致加速器輸出劑量率減少，影響磁控管、加速管（靶）的壽命。

３使用無水氟利昂（Ｆ１２）

如果使用普通冰箱用的氟利昂，將降低波導的絕緣性能，會導致波導內頻繁打火，加速管、波導和磁控管都可能因打火而損壞。

４定期記錄機器的電氣參數

一些原始數據的記錄，有助于提供機器穩定性檢查，及時發現隱患。主要的參數有：鈦泵電流、加速管電流、加速管燈絲電流、加速管燈絲電壓、磁控管燈絲電壓、磁控管燈絲電流、磁控管電流及波形、充電電流波形及電流。這些參數可作維修參考，并作為加速管、磁控管壽命判斷依據。

５開關機應注意事項

加速器開機上電，機器通過計算機自檢完成后，將“待機／運行”開關打到“待機”位置，讓機器在待機預熱１０ｍｉｎ，開機預熱有利于保護磁控管燈絲，增加機器的穩定性。機器在待機預熱１０ｍｉｎ后，可將運行預熱改為１０ｍｉｎ，減少磁控管的損耗，但絕不能少于５ｍｉｎ（磁控管最小預熱時間）。預熱完成后，可以按晨檢模式，讓加速器從重復頻率較低處（１５０、１８０、２００、２２０）出束１００ｃＧｙ劑量，讓磁控管逐步進入工作狀態，同時可確定設備是否正常工作。出束過程，如果出現高壓過流停止出束，在清除聯鎖后，不要馬上按出束鍵，等上１ｍｉｎ，或把重復頻率（設置劑量率）減少。加速器停止治療，在關機之前應退回主選擇模式，把“運行／待機”鑰匙開關打到“待機”位置，等待１０ｍｉｎ后關機。這樣主要是為了保護磁控管燈絲，并且保持加速管的真空度，保護加速管的電子槍和燈絲。

６劑量的校準加速器除按標準校準劑量率外，每次校準前應該校準計量積分板（ＸＢ１、ＸＢ４）的放大器零點，將電壓表置２００ｍＶＤＣ，調Ｒ５、Ｒ１０使Ｔｐ１、Ｔｐ２２點相對于模擬地（Ｔｐ８）的電壓＜０．５ｍＶ，調Ｒ２６使Ｔｐ３電壓小于５ｍＶ。如果計算機自檢出錯，提示有“８２５３計數器出錯或劑量率板零漂”，同樣應按上述步驟調好后同樣要重校劑量。技巧：調節Ｔｐ３的零點電壓時，最好使之為正的幾個ｍＶ，再調Ｒ３９在Ｔｐ７上有負的幾個ｍＶ，這樣保證自檢通過。

７更換真空管應注意的問題更換閘流管，注意：在關機一段時間后，等管冷卻，插拔管要托住其底部，防止玻璃破裂；注意管的冷卻風扇正常工作，否責嚴重影響其壽命，管燈絲電壓不能小于６Ｖ。更換磁控管應注意以下幾個容易忽略的問題：輸出波導的新舊型號的尺寸；安裝螺絲的質量；注意水冷卻銅管不能亂扳（可用加熱后冷卻的方法軟化）；不能用鋼鐵工具敲磁鋼，其中心磁場為０．１５５Ｔ（１５５０Ｇｓ）；橡膠墊圈的質量和大小。更換加速管應注意：拆下管前，先記下四周３個調節對稱性的螺絲的位置及相應的調節量（縫隙），這樣在裝入新管后其對稱不會偏差太大、調節容易；同樣注意不要亂板其冷卻銅管，小心漏水；把燈絲高壓線換掉，保證其性能；注意把鈦泵的磁鋼裝上；若鈦泵不工作，加速管將因真空惡化損壞。以上總結的是日常維護的一些工作重點、容易忽略的問題以及工作技巧。現代醫用電子直線加速器是腫瘤放射治療的主要設備，為保證加速器設備的穩定性、操作的安全性、擺位的準確性，每天治療前對加速器的各項性能指標進行檢查是至關重要的。我科2004年從美國瓦里安公司引進一臺型號為—23Ex醫用電子直線加速器，該機器配有60對120葉片的多葉光柵，適合調強立體適行放療。每天治療前有維修工程師按照我科質量保證規程對直線加速器進行日檢。日檢主要分為以下五部分：設備狀態檢查、機械檢查、激光燈檢查、安全檢查和劑量檢查。

一、設備狀態檢查該檢查主要是對一些主要機器參數的檢查和確認，這些參數很少發生較大范圍的變化，所以一旦檢查出某項參數有較大的變化時，工程師、物理師進行調整確認以保證機器的工作和治療安全性、準確性。設備狀態檢查主要有：加速器晨檢程序、水冷系統、sF6(氣壓)空氣壓縮機的狀態檢查。早晨開機后確保以上各項都處于工作狀態后方可進行檢查。加速器晨檢程序包括常規檢查和MLC檢查兩部分。這兩項可在模擬治療狀態下檢查。水冷系統的檢查包括內、外水循環兩部的水溫、水位、水壓和兩者壓差的檢查。VARIAN加速器的內循環水溫40度。水位在40度時為最佳狀態，水溫超過42或低于36時要調節水冷系統使水溫趨于40，水位過低時要及時補充蒸餾水。長期的13檢證明開機15分鐘后水溫都在40 41度范圍內，水位要每3—4月補充一次蒸餾水。SF6氣壓在28—32P時均可對病人進行正常治療。當檢查氣壓過低時要及時補充SF6氣體以保證正常的治療劑量。加速器AIR氣壓表讀數為50 42P時說明空氣壓縮機正常工作，若超出這個范圍要對壓縮機進行檢修和更換。設備狀態所涉及的每個項目都要仔細認真的檢查，發現問題工程師及時加以解決。

二、機械檢查機械檢查主要由機架旋轉角度檢查、準直器旋轉角度檢查、標尺燈檢查、射野尺寸檢查和準直器旋轉中心軸的檢查五部分組成。主要檢查工具有指針、水平尺、等中心旋轉測試板(IRP)、坐標紙等。利用水平尺可檢查機架角度的顯示誤差，將ganh‘y置于0度的位置，IRP水平放置其中心與光野中心重合．準直器開成IOOCM×10CM大?。瓺=SAD6MV Linac：6MV處可順序檢查其他幾項機械精度的指標。長期的13檢工作證明我科的加速器的各項機械指標為：gantry角度偏差<0.5度，準直器角度偏差<0.5度、標尺燈SAD處誤差<1mm、光野尺寸偏差<LMM、準直器旋轉誤差<0.5度，這些機械指標都遠低于國際規定的誤差范圍的高值。

三、激光燈檢查瓦里安23EX機房有五處用于治療擺位的激光燈分別置于左墻、右墻、前墻的墻體內，由于機械震動等原因，很容易引起激光燈的漂移、旋轉等變化。所以每天治療前對激光燈進行檢查也很重要。此項檢查可與機械檢查同時進行，在機械檢查確定IRP置于等中心處后，打開激光燈可檢查后墻是否垂直通過等中心。然后將機架旋轉出一定角度可檢查屋頂激光燈和等中心的重合情況，將IRP旋轉至垂直的位置可檢查左右墻激光燈是否發生漂移、旋轉、我科堅持每日檢查和每周調試，長期的日檢表明激光燈很少發生大的偏移，其誤差均為<1mm，達到放療所需要的治療要求。若發現激光燈偏差稍大工程師及時進行調整。

四、安全檢查該檢查的目的是加速器正常工作的安全性和治療時病人、工作人員的安全，所以也是日檢的一個重要環節。這項檢查包括加速器的防碰撞功能的檢查，手控盒和控制臺的各個功能按鈕的檢查，防護門的連鎖，指示燈的防擠壓功能的檢查以及監視、對講和廣播系統的檢查。防碰撞功能的檢查包括電子線的防碰功能，用手輕輕觸碰防碰感應器即可檢查是否正常工作，各功能按鈕和指示燈均在出柬的狀態下檢查，在治療前要保證以上各項檢查項目正常工作。

五、劑量檢查電子直線加速器有6MV、15MV兩檔x一線和6、9、12、18、20、22MEV六檔電子線，每天治療前都要用已經做過標定的劑量儀對各檔射線的劑量進行檢測，在保證其誤差在+一2％的范圍內時才可治療病人。當檢測劑量超過+一2％時說明加速器有可能出現了大的劑量變化，工程師、物理師進行分析確認，決定是否可以對病人正常治療，在常年的日檢工作中，我們收集了各個能量數據的變化：出束劑量率均為300MU／Min，劑量儀標定為SAD處射野大小為1O×10cm時100MU=100CGY，各個能量的射線束流都非常的穩定，誤差均在±1％以內，達到國際規定的治療標準。
